RWG-1240S-EX 熱電阻輸入安全柵（一入一出）
產品特性
◇ 熱電阻溫度信號輸入，隔離變送輸出直流電流、電壓信號：4～
20mA，1～5V
◇ 輸出標準信號與溫度成線性化關系
◇ 單通道輸入端隔離式安全柵，一入一出
◇ 輸出信號零點和滿度可調整；帶有工作電源指示燈
◇ 輸入－輸出－電源之間全隔離，抗干擾能力強
◇ 采用SMT貼片生產工藝和高性能的模塊化電路
◇ 模塊化拔插式結構，可帶電拔插，使用更方便簡單
◇ 標準的35mmDIN導軌卡式安裝，可密集安裝
◇ 本質安全防爆等級標志 [Exia]IIC
產品概述
接收現場危險區域的熱電阻信號，經過隔離和線性化處理，轉換為線性化的直流信號輸出至安全區的控制系統或其它單元組合儀表。輸出信號（4～20mA ，1～5V）與溫度成線性關系經。
本隔離安全柵需要直流24V電源供電，供電電源-輸入-輸出之間全隔離。
該產品采用底座與主機拔插式結構設計，可以帶電拔插。端子接線采用螺絲壓緊連接方式，標準的35mmDIN導軌卡式安裝 ?？梢耘c單元組合儀表及DCS、PLC等系統配合使用。
選型、訂貨代碼
|
訂貨信息：
|
|
訂貨型號／規格
|
輸入信號
|
輸出信號
|
|
RWG-1240S－EX
|
Pt100，Cu50熱電阻及溫度量程
|
4～20mA
|
|
RWG-1241S－EX
|
1～5V
|
|
RWG-1249S－EX
|
特殊定貨
|
特殊定貨
|
|
熱電阻類型及量程表
|
|
熱電阻類型
|
測量溫度范圍(℃)
|
最小量程(℃)
|
基本誤差
|
|
Pt100
|
-200～600℃
|
50℃
|
0.4℃/0.2%
|
|
Pt10
|
-200～600℃
|
200℃
|
0.4℃/0.2%
|
|
Cu50
|
-50～150℃
|
50℃
|
0.4℃/0.2%
|
|
Cu100
|
-50～150℃
|
50℃
|
0.4℃/0.2%
|
技術參數
l 供電電源
電源電壓：24VDC±10%
電源指示：通電時，LED 電源燈亮綠色
電流消耗：< 38mA （24VDC供電時）
功率損耗：< 1W（24VDC供電時）
l 本安側輸入
輸入熱電阻：Pt100；Pt10；Cu50；Cu100等各型熱電阻
允許導線電阻：每條導線≤5Ω
l 非本安側輸出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
電流輸出允許負載：≤350Ω
電壓輸出阻抗：≤500Ω
輸出紋波：< 10mV p-p
（圖1）側視圖
l 綜合主要技術參數
標準精度：±0.2%
溫度漂移：±0.015% / ℃
響應時間：< 0.5s （0 ~ 90％）
穩定時間：< 5 min
電源變化影響：±0.1% （允許電壓范圍）
零點調整范圍：-5~+5% （通過零點旋鈕調整）
滿度調整范圍：95~105% （通過滿度旋鈕調整）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍：5~95%（無冷疑） （圖2）俯視圖
外形尺寸：厚25×高80×長80（mm）
整機重量：約85g
l 安全防爆認證參數
防爆等級標志：[Exia]IIC
安全認證參數：Um = 242V Uo = 24V Io = 5mA
Po = 72mW Lo = 5 mH Co = 0.1μF

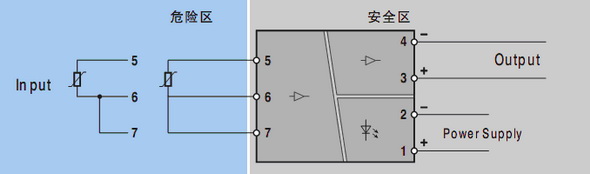

端子接線圖
