TM5053直流信號輸入隔離式安全柵（一入二出）
產品特性
◇ 來自危險的直流信號輸入：4～20mA，0～20mA，0～5V，0～10V
◇ 分配成2路相互隔離的直流信號輸出至安全區
◇ 配合DCS/PLC等控制系統或其它單元組合儀表應用
◇ 連接至控制系統：各款 DCS/PLC 的AI卡，接收電流或電壓信號
◇ 適用于連接的現場設備：危險區各種設備的直流電流、電壓信號
◇ 設備允許所處危險區域：0區、1區、2區；IIA區、IIB區、IIC區
◇ 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接
產品概述
直流信號輸入隔離安全柵（一入二出）
將處于現場危險區域的各種設備的直流信號（4～20mA，0～5V），經過安全柵隔離、抗干擾抑制等處理后。向安全側的控制系統或其它智能儀表輸出2路直流電流或 電壓信號。
該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離。
選型、訂貨代碼
|
訂貨信息：
|
|
TM5053－
|
說 明
|
|
輸入1路信號
|
A
|
4～20mA
|
|
B
|
0～20mA
|
|
Z
|
0～10mA
|
|
1
|
1～5V
|
|
2
|
0～5V
|
|
3
|
0～10V
|
|
輸出2路信號
|
A
|
4～20mA
|
|
B
|
0～20mA
|
|
Z
|
0～10mA
|
|
1
|
1～5V
|
|
2
|
0～5V
|
|
3
|
0～10V
|
技術參數
l 供電電源
電源電壓：20～30VDC
電源指示：通電時，LED 電源燈亮綠色
電流消耗（24VDC供電時）：< 25mA
l 本安側輸入：1路信號
輸入信號：4～20mA，0～20mA，0～5V，0～10V
輸入阻抗：電流輸入時 50Ω；電壓輸入時≥500KΩ
l 非本安側輸出：2路信號
輸出電流：4～20mA；0～20mA；0～10mA
輸出電壓：1～5V；0～5V；0～10V；其它電壓
電流輸出允許負載：0～550Ω （滿負載 550Ω時, 供電電源≥22VDC）
電壓輸出阻抗： ≤500Ω
輸出紋波： < 10mVp-p
l 綜合主要技術參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
開機響應時間：< 1s （10～90％）
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
外形尺寸：厚度×高度×長度＝16×116×110（mm）
l 安全防爆認證參數
防爆等級標志： [Exia]IIC
安全認證參數： Um = 250V Uo = 10.5V Io = 6mA
Po = 15.8W Lo = 10 mH Co = 1.6μF

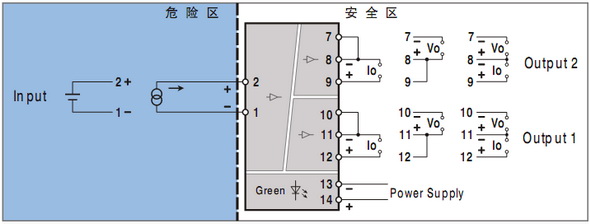

端子接線圖
