| 詳細參數 | |||
|---|---|---|---|

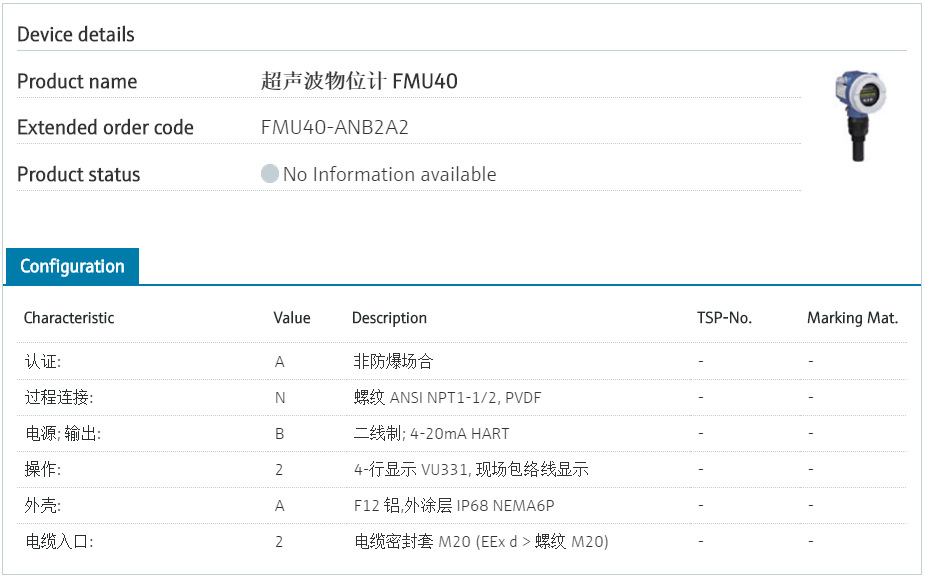

| 品牌 | 恩德斯豪斯 | 型號 | FMU40-ANB2A2 |
| 類型 | 超聲波液位計 | 加工定制 | 否 |
德國E+H恩德斯豪斯 FMU40-ANB2A2超聲波物位計
一體化超聲波物位計FMU40-ARB2A4超聲波液位計德國E+H恩德斯豪斯一體化超聲波物位儀
超聲波測量
ProsonicFMU40適用于液體、漿料和固體塊料的非接觸物位測量以及明渠或測量堰的流量測量。兩線制或4線制的一體化變送器可用于儲存罐、攪拌機、料倉和傳送帶等復雜工況。現場包絡線顯示可用于簡單的儀表故障診斷。線性化功能（多32點）可將測量值轉換成任意單位的長度、體積或流量
優勢
4行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選
現場包絡線顯示，完成簡單的儀表故障診斷
提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
適用于爆炸危險區域(氣體-Ex, 粉塵-Ex)
線性化功能（多32點）可將測量值轉換成任意單位到的長度、體積或流量
內置溫度傳感器，自動校正受溫度影響的聲速
可選遠程顯示和操作（與變送器的大安裝間距可達20m(66ft)）
適用于液體、漿料、淤泥和固體塊料的連續非接觸式物位測量；明渠和測量堰的流量測量；系統集成：HART(標準），4…20mA, PROFIBUS PA, FF會現場總線；大測量范圍：液體：5m 固體：2m。其它測量范圍：FMU41: 液體8m，固體：3.5m；FMU42：液體：10m，固體：5m； FMU43: 液體：15m，固體：7m；FMU44: 液體20m，固體：10m
固體限位檢測
液體
| 測量原理 | 超聲波 | |
| 產品標題 |
一體式超聲波測量?jī)x表 明渠測量的經濟型解決方案 |
|
| 測量誤差 | 低測量精度 | |
| 測量范圍 | 0.25...5m [0.8...16ft] | |
| 過程壓力 | 環境 | |
| 介質溫度范圍 |
-40...80 °C (-40...176 °F) |
|
| 防護等級 | IP68 | |
| 輸出 | 4...20mA（HART）、PA、FF | |
| 輸入 |
兩線制，16...36V DC； 4線制，16...36V DC； 90...253V AC，50/60Hz |
|
| 數字通信 |
PROFIBUS PA FOUNDATION Fieldbus |
|
| 防爆認證 |
ATEX FM CSA |
|
液體限位檢測
| 測量原理 | 超聲波 | |
| 特點/應用 | Compact ultrasonic transmitter | |
| 電源/通信 |
2/4-wire (HART), PROFIBUS PA, FOUNDATION Fieldbus |
|
| 環境溫度 |
-40 °C...+80 °C (-40 °F...+176 °F) |
|
| 過程溫度 |
-40 °C...+80 °C (-40 °F...+176 °F) |
|
| 過程壓力（絕壓）/大過壓限定值 |
0.7 bar...3 bar abs (10 psi...44 psi) |
|
| 主要接液部件 | PVDF | |
| 過程連接 | G / NPT 1 1/2" | |
| 盲區距離 | 0.25 m (0.8 ft) | |
| 通信 |
4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
|
| 證書和認證 | ATEX, FM, CSA, INMETRO, NEPSI | |
| 應用限制 | Take notice of range diagram | |
連續料位測量
| 測量原理 | 超聲波 | |
| 特點/應用 | Compact ultrasonic transmitter | |
| 電源/通信 |
2/4-wire (HART), PROFIBUS PA, FOUNDATION Fieldbus |
|
| 環境溫度 |
-40 °C...+80 °C (-40 °F...+176 °F) |
|
| 過程溫度 |
-40 °C...+80 °C (-40 °F...+176 °F) |
|
| 過程壓力（絕壓）/大過壓限定值 |
0.7 bar...3 bar abs (10 psi...44 psi) |
|
| 主要接液部件 | PVDF | |
| 過程連接 | G / NPT 1 1/2" | |
| 盲區距離 | 0.25 m (0.8 ft) | |
| 通信 |
4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
|
| 證書和認證 | ATEX, FM, CSA, INMETRO, NEPSI | |
| 應用限制 | Take notice of range diagram | |
連續液位測量
| 測量原理 | 超聲波 | |
| 特點/應用 | 緊湊型超聲波變送器 | |
| 電源/通信 | 兩線制/4線制（HART）、PROFIBUS PA、FOUNDATION Fieldbus | |
| 測量精度 | +/- 2mm或設定量程的+/- 0.2 % | |
| 環境溫度 |
-40...80 °C (–40...176 °F) |
|
| 過程溫度 |
-40...80 °C (–40...176 °F) |
|
| 過程壓力（絕壓）/大過壓限定值 |
0.7...3 bar abs (10...44 psi) |
|
| 主要接液部件 | PVDF | |
| 過程連接 | G / NPT 1 1/2" | |
| 盲區距離 | 0.25 m (0.8 ft) | |
| 測量距離 | 5 m (16 ft) | |
| 通信 |
4 ... 20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
|
| 證書和認證 |
ATEX、FM、CSA、TIIS、INMETRO、NEPSI |
|
| 應用限制 |
耐腐蝕性： FMU42/FDU9x 可能存在泡沫界面/嚴重?cái)_動： FMU41/FDU91 快速進料和排料： FMU90 + FDU9x 限位檢測： FMU90 + FDU9x |
|
