| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 上海幻通 | 型號 | DFDA56066SF |
| 測量精度 | 0.5 | 頻率 | 50-60hz |
| 精度等級 | 一級 | 適用范圍 | 4-20mA |
| 加工定制 | 是 | 重量 | 0.5 |
| 產地 | 上海 | ||
DFDA56066V/DFDA56066SF/DFDA56066GV/操作器
功能特點
※ 手自動無擾切換。
※ 遠程手自動控制
※ 遠程強制手動
※ 輸入輸出信號按鍵可選
※ 可帶RS485/ RS232隔離通訊接口。
※ 單片機智能化設計，全部參數按鍵可設定，雙數顯、雙光柱顯示（豎表）。
※ DFDA5000處在自動工作態時，其功能類似伺服放大器。按閥位給定信號和閥位反饋信號的誤差進行調節控制，以確保實際閥位及時跟蹤閥位給定信號，實現自動控制。
※ DFDA5000處于手動狀態時，其功能類似一個操作器，可通過面板上的D鍵和?鍵直接操作正轉輸出信號和反轉輸出信號，即按住D鍵時，輸出正轉信號，按住?鍵時輸出反轉信號，松開按鍵后不輸出任何控制信號。
※ FBBUS-ASCII碼協議與MODBUS-RTU協議可選(MODBUS-RTU協議僅用于Modbus選項，接線方式與RS485相同).

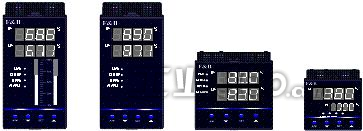

★ 儀表外形及尺寸
外形： 80×160×150 80×160×150 96×96×110 72×72×110
開孔： 76×152 76×152 92×92 68×68
★ DFDA5000系列帶伺服放大器的智能后備操作器選型表
型 譜
說 明
DFDA
帶伺服放大器的智能后備操作器
設計序列
5
開關電源
閥位給定
輸入信號
類 型
5
0-10mA輸入信號
6
4-20mA輸入信號
7
0-5V輸入信號
8
1-5V輸入信號
9
特殊規格的輸入信號
輸出信號類型
0
正反轉驅動信號輸出
閥位反饋
輸入信號
類 型
5
0-10mA輸入信號
6
4-20mA輸入信號
7
0-5V輸入信號
8
1-5V輸入信號
9
特殊規格的輸入信號
閥位反饋
輸出信號
類 型
5
0-10mA輸出信號
6
4-20mA輸出信號
7
0-5V輸出信號
8
1-5V輸出信號
9
特殊規格的輸出信號
外形結構
V
80×160×150mm雙數顯豎表
F
96×96×110mm雙數顯方表
SF
72×72×110mm雙數顯方表
GV
80×160×150mm雙光柱雙數顯豎表
供電電源
類 型
供電電源220VAC
D
供電電源24VDC
通訊接口
類 型
不帶通訊接口
RS232
RS232隔離通訊接口
RS485
RS485隔離通訊接口(FBbus)
Modbus
RS485隔離通訊接口(Modbus)
備注：96×96×110 mm、72×72×110 mm雙數顯方表無遠程控制功能
示例說明：DFDA56066,DFDA55066,DFDA55055,DFDA56066F,DFDA56066SF,
DFDA56066SFRS232 0～100.0%
DFDA5000系列帶伺服放大器的智能后備操作器，4～20mA閥位給定信號輸入，正反轉驅動信號輸出，顯示量程0～100.0%，4～20mA閥位反饋信號輸入，4～20mA閥位反饋信號輸出，72×72mm方表，帶RS232隔離通訊接口.
★ 儀表接線示意圖

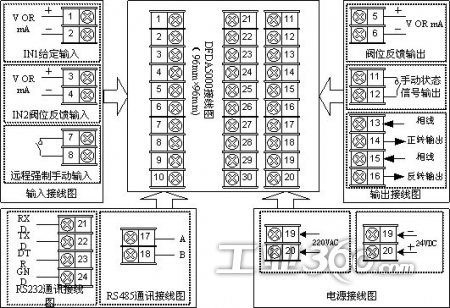

DFDA5000系列后備操作器接線圖(Ⅰ)

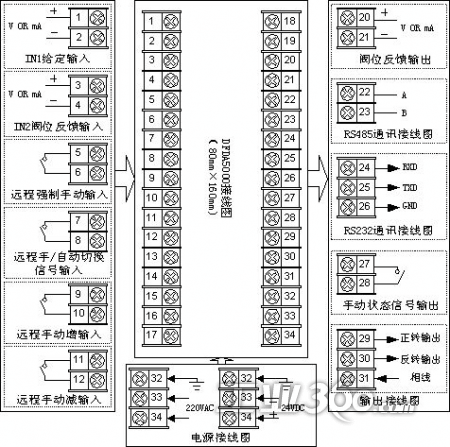

DFDA5000系列后備操作器接線圖(Ⅱ)
※ 以上接線圖僅供參考。公司保留對產品升級的權利，如有更改恕不另行通知，接線圖以儀表后殼附圖為準。

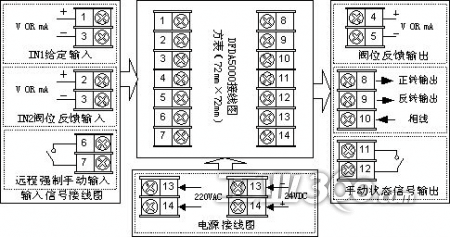

DFDA5000系列后備操作器接線圖(Ш)
※ 以上接線圖僅供參考。公司保留對產品升級的權利，如有更改恕不另行通知，接線圖以儀表后殼附圖為準。
