| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 依利達ELIDA | 規格 | 其它 |
| 包裝類型 | 膜 | 電壓 | 220v |
| 功率 | 0.3KW | 加工定制 | 是 |
| 適用對象 | 多種適用 | 重量 | 75kg |
| 自動化程度 | 腳踏 | 類型 | 自動纏繞機 |

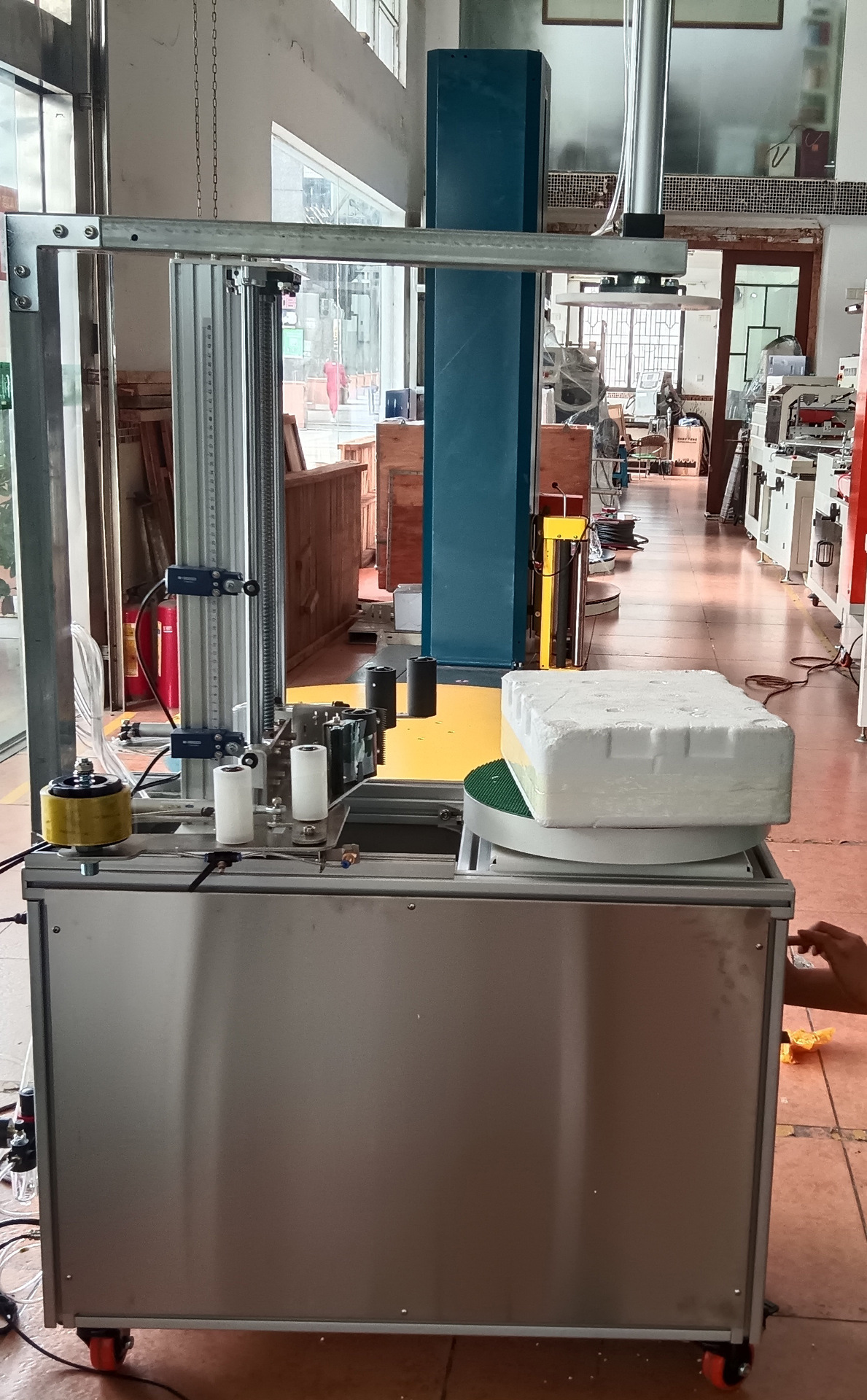

珠海泡沫箱自動腳踏纏膜機
1.1 膠帶纏繞機是以膠帶包裝材料，對多重貨物進行裹包的專業包裝設備。1.2 使用我公司的系列纏繞包裝機，可以提高工作效率、降低勞動強度、降低包裝成本、方便存儲與運輸，易于對包裝材料（薄膜）進行回收，減少環境污染，這是一種現今較流行的綠色運輸包裝方式之一。1.3 這種包裝方式已經廣泛應用于食品、玻璃、紙業、化工、機械制造、紡織、家具等各種不同行業，特別是在出口貿易、物流運輸中已經得到廣泛的應用。
1.2 主要技術參數2.1 外型尺寸：900mm(L)×600mm(W)×2150(H 含氣缸高度)適用包裝尺寸：至小 250mm(L)×250mm(W)×150mm(H)至大：500mm(L)×500mm(W)×500mm(H)2.2 承重：≤30kg2.3 使用包裝材料：材料 寬度 厚度 膜卷內芯孔 膜卷外徑封箱膠帶 ≦60mm ≥45 ≧73mm ≦200mm2.4 工作電源：AC220V/50HZ2.5 功率： 0.3KW2.6 氣壓：2 mpa2.7 整機重量：75kg2.8 轉臺速度：0~30 轉/分鐘
1.3 設備拆箱安裝調試3.1 設備機械部分的安裝機器到達現場后，檢查裝箱單所列機器及零部件、附件是否齊全，是否在運輸中有損壞（如不齊全或有損壞請立即向運輸部門交涉或與發貨方聯系）。3.2 確認您收到的設備符合您訂單上的要求。3.3 按包裝箱位置打開，按照隨機裝箱單檢查設備及隨機配件。3.4 本設備應安裝于無粉塵、無易燃易爆化學制劑及其它對機器沒有腐蝕作用物質、較干燥的室內環境中，溫度范圍0—40℃，不結露。3.5 將機器放在平整的地面上，將薄膜系統、壓頂部分和主機架連接好，注意與周圍其他物品的間隙。3.6 接通電源，將操作面板電源開關打開，機器上電自檢后，處于待機狀態，可以進行調試。

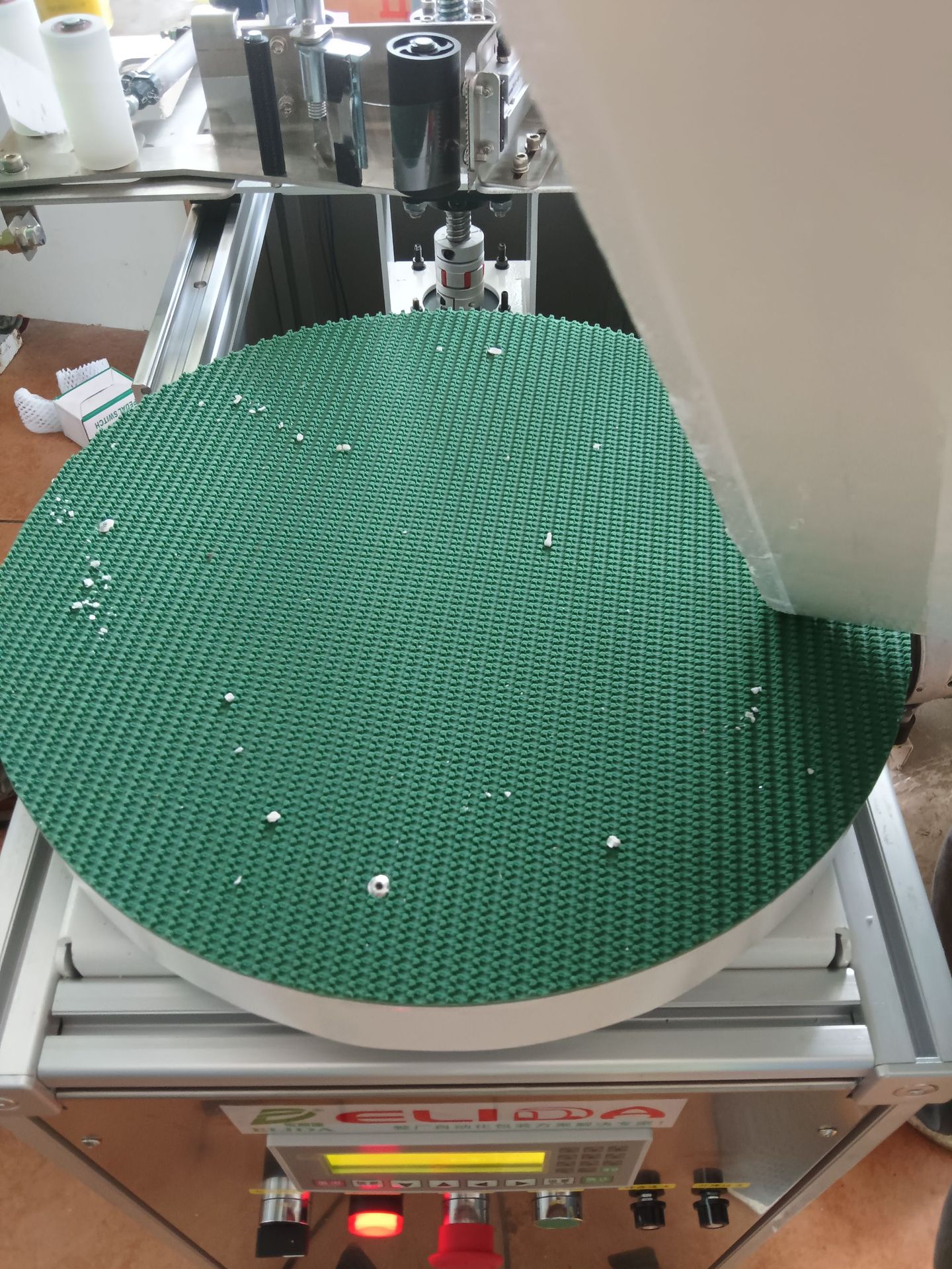

1.4 控制面板操作說明4.1 電源開關：順時針旋轉打開接通電源4.2 電源指示：當電源開關接通電源時指示燈亮。4.3 急停按鈕：此按鈕被按下后機器將停止所有的運行。4.4 啟動按鈕：功能一：自動模式時按下按鈕，機器將按照設定的參數自動運行，運行完畢停止。功能二：手動模式時按下不放，轉盤運行；放開則停止4.5 轉盤速度調節和膜架速度速度調節轉盤速度旋鈕；調節轉盤速度，建議當貨物比較穩固時速度可以快一些，貨物比較松散時應慢一些。升降速度調節旋鈕；調節膜架升降速度，與轉盤速度相配合達到薄膜重疊的密度。64.6 主頁面：在主頁面按 鍵進入主菜單頁面4.7 主菜單頁面：在主菜單頁面按對應的‘數字’鍵進入對應的頁面，按 返回上一頁面，按 進入下一頁面。4.7-1：參數設定；在此頁面按‘SET’鍵出現黑色光標對應在需要設定的數字上7面，按鍵盤數字更改數值，按‘確認’鍵完成設置。轉盤延時；即按啟動按鈕后轉盤的延時啟動，作用是防止一些較輕較矮的貨物在壓頂沒壓到位時轉盤啟動散落，一般設置在15-20。切膜延時；即斷膜的位置延時，數值大斷膜向后移，數值小斷膜向前移，一般設置在 5-6。按 返回上一頁面，按 進入下一頁面。4.7-2：手動頁面；機器默認自動模式，進入此頁面按 鍵切換自動/手動模式，光標對應‘自動’為自動模式；光標對應‘手動’為手動模式。手動模式下，按下‘啟動’按鈕或‘腳踏開關’不放；氣缸、轉盤工作、放開停止，按 9 鍵膜架上升、按 3 鍵膜架下降。按 返回上一頁面，按 進入下一頁面。4.7-3：功能開關頁面；8開機默認壓頂模式和膜架自動升降模式，在此頁面按 鍵切換壓頂開關，光標對應‘開’壓頂工作，對應‘關’壓頂不工作。按 7 鍵切換膜架升降開關，光標對應‘開’膜架升降工作，對應‘關’膜架升降關閉。按 返回上一頁面，按 進入下一頁面。4.7-4：狀態顯示；此頁面用于查看按鈕開關及運行狀態，指示燈亮起為閉合狀態，按 返回上一頁面，按 進入下一頁面。4.7-5：手動切膜頁面；進入此頁面，按 2 鍵-上膜動作、按 5 鍵-切膜動作、按 8 鍵壓膜動作，放開復位。

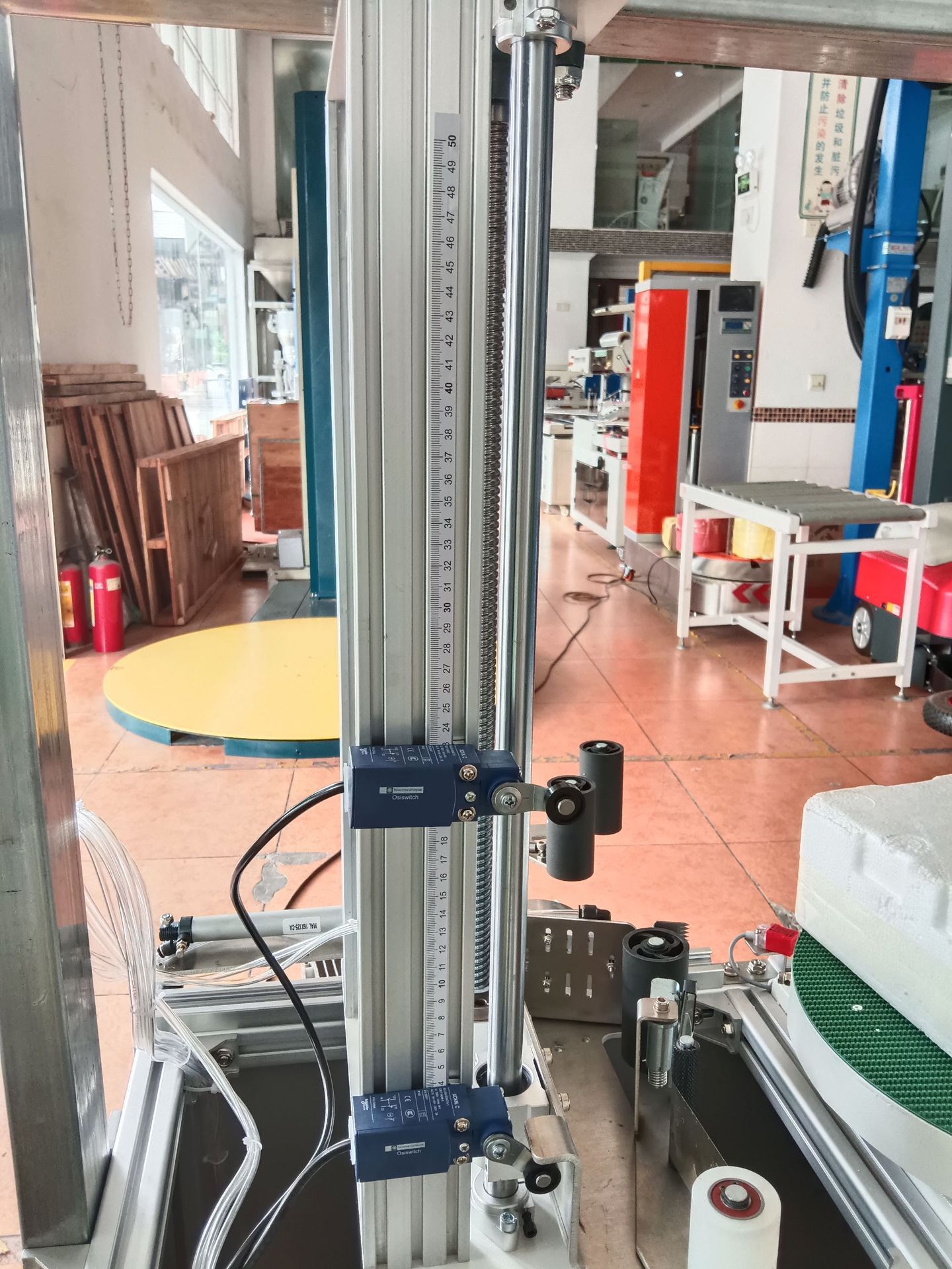

1.5 設備使用5.1 在包裝貨物前先調節膜架上限位的高度；一般與貨物高度一致，上限位向上不超過上限擋板，下限位不低過下限擋板。調節方法；松開限位開關上的螺絲，開關可在軌道內上下滑動，在需要的位置鎖緊螺絲即可。5.2 使用前根據需繞物品尺寸定位膜架位置；先松開膜架底部導軌兩側緊定螺絲，把膜架向后移，把需繞物品放在轉盤中心位置，使物品至大對角線與切刀垂直，物品外角與切刀間隔 3-5CM 的距離，鎖緊膜架導軌緊定螺絲。95.3 膠帶穿膜圖：5.4 包裝物的放置：如果需纏繞的物品是長方形，放置時窄的面和膜架垂直，并在轉盤中心位置5.5 上下循環纏繞：使機器處于初始狀態，調好高度和膜架距離，放上貨物，穿好薄膜，設定參數、按下啟動按鈕后，轉盤轉動，膜架從下到上、整個過程自動完成。再次按啟動，轉盤轉動，膜架從上到下、整個過程自動完成。10115.6 膜架定位纏繞：1：進入手動頁面；按 鍵切換為手動模式，按 9 鍵或3 鍵調整膜架高度，調整至所需纏繞位置，再切換回自動模式退出。2：進入功能開關頁面；按 7 鍵.使光標對應“關”關閉升降。3：物品放置在轉盤中心位置，按啟動按鈕，整個過程自動完成。提示:機器默認為自動升降，關閉后待機狀態一直保持，斷電重啟需重新設置。
1.6 使用安全6.1 禁止使用無接地電源，地線與零線不能混接。6.2 正常使用時定期檢查各個連接部分是否松動或脫落，如有，務必緊固。6.3 嚴禁在運行過程中將手伸入轉盤和升降系統附近進行維修、檢查、或進行其他操作，防止傷手。如需維護，必須斷開電源。6.4 機器運轉時操作者應站在離轉盤一定距離的安全地方。6.5 機器搬動原位置時應確保安全性能后再使用。6.6 定期檢查電氣聯接。
