| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 西門子 | 型號 | EMDT16 |
| 結構形式 | 模塊式 | 安裝方式 | 控制室安裝 |
| LD指令處理器 | 硬PLC | I/O點數 | 16 |
| 功能 | EMDT16 | 工作電壓 | EMDT16 |
| 輸出頻率 | EMDT16 | 處理速度 | EMDT16 |
| 程序容量 | EMDT16 | 數據容量 | EMDT16 |
| 產品認證 | EMDT16 | 環境溫度 | EMDT16 |
| 環境濕度 | EMDT16 | 加工定制 | 是 |
| 重量 | EMDT16 | 產地 | EMDT16 |
| 外形尺寸 | EMDT16 | ||
國產EMDT16西門子數字量模塊
國產EMDT16西門子數字量模塊
6ES72882DT160AA0 S7-200 SMART，EM DT16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出。
64個模擬量輸入，已經超出了224（224xp）的最大模塊擴展數量。
224（224xp）最大模塊擴展總數為7塊。
如果采用8通道模擬量輸入模塊，則，8*7 = 56個，如果采用224xp帶2路輸入集成模擬量 也只能是58個通道，顯然還是無法滿足你的項目需要。
解決的辦法只能采用2個plc，通過通訊的方式達到數據的交換。
因?yàn)?00已經停產，建議采用200smart 機型。
cpu連接個數最多為6塊+信號板
模擬量輸入：EM AE08 8點模擬量輸入 6ES7 288-3AE08-0AA0 （8）
cpu：CPU SR60 AC/DC/繼電器 6ES7 288-1SR60-0AA0 （2）
以太網通訊模式實現數據交換。
1、現有64個壓力信號，如果選用224的CPU，可以最多加幾個231模塊？
一臺S7-200的模擬量輸入輸出最多為32點，不能滿足你的64點。即，CPU本體的I/O點數：32 AI/32 AO(CPU 224 以上) 。
2、可以采用2臺或更多臺S7-200。
3、付：
S7-200的最大I/O能力取決于以下幾個因素，這些因素之間互相影響、制約，必須綜合考慮：
CPU 的輸入/輸出過程變量映像區大?。?br />
128 DI/128 DO；16 AI/16 AO(CPU 221/222)；32 AI/32 AO(CPU 224 以上)
CPU本體的I/O點數：
CPU221（6DI/4DO）；CPU222（8DI/6DO）；CPU224/CPU224 XP（14DI/10DO）；CPU226（24DI/16D）
CPU帶擴展模塊的數目
CPU的5VDC電源是否滿足所有擴展模塊的需要
CPU所帶智能模塊對I/O地址的占用
注意：智能模塊（如EM277、CP243-1）占用擴展模塊的數量。這就意味著如果用了這些模塊，則相應的I/O擴展模塊的數量就要減少。

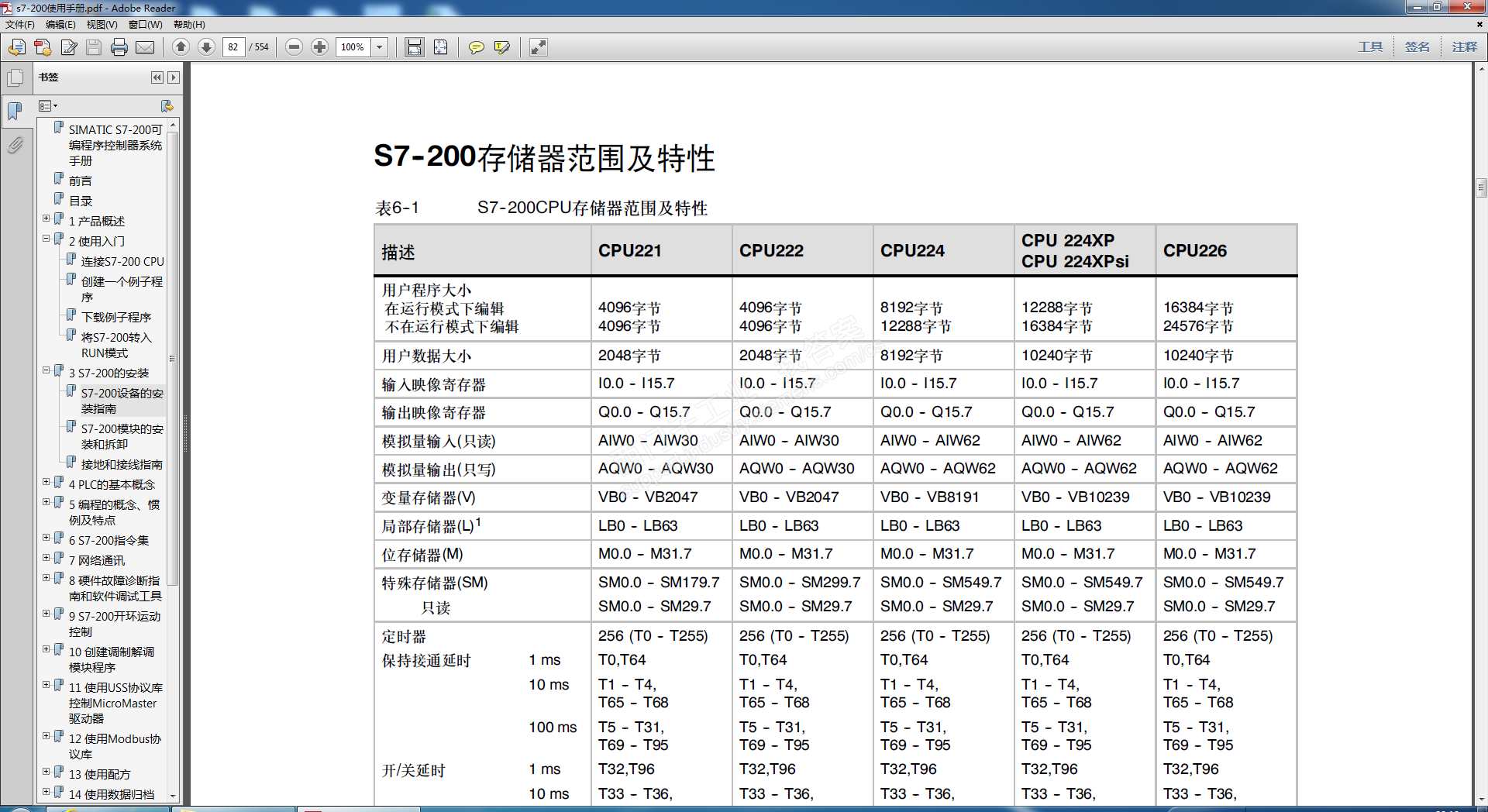

1個224的CPU沒有辦法滿足的要求。如下圖所示。你可以增加一個CPU，解決你的問題。
圖片說明：
