| 詳細參數 | |||
|---|---|---|---|
| 品牌 | TWIDEC | 型號 | TC-200DA |
| 工作原理 | 其他 | 動作信號 | 電壓 |
| 動作時間 | 其他 | 輸出形式 | 其他 |
| 防護特征 | 其他 | 功率 | 其他 |

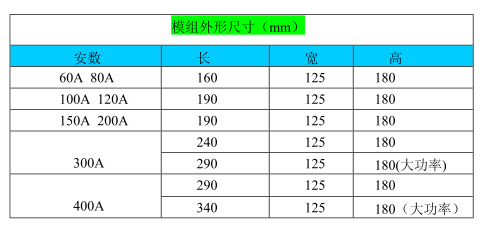

| 外形尺寸 | 其他 | 加工定制 | 是 |

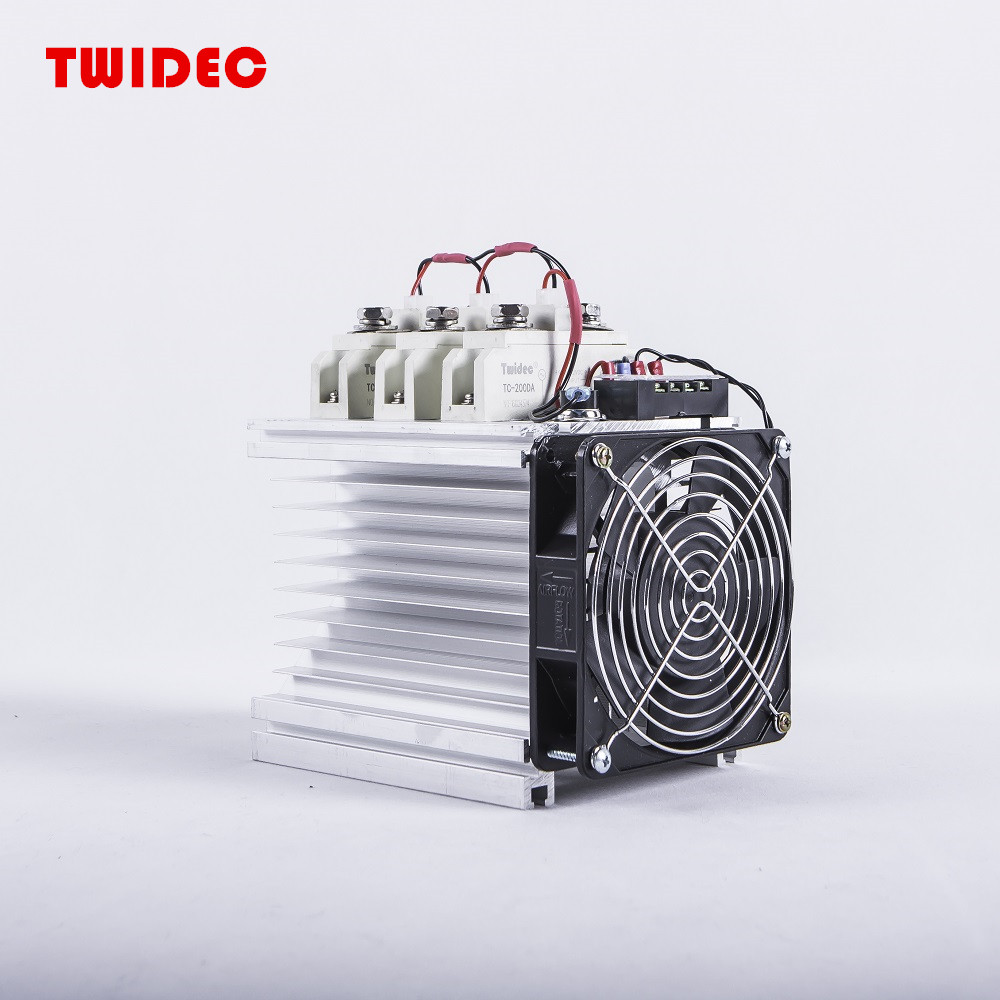

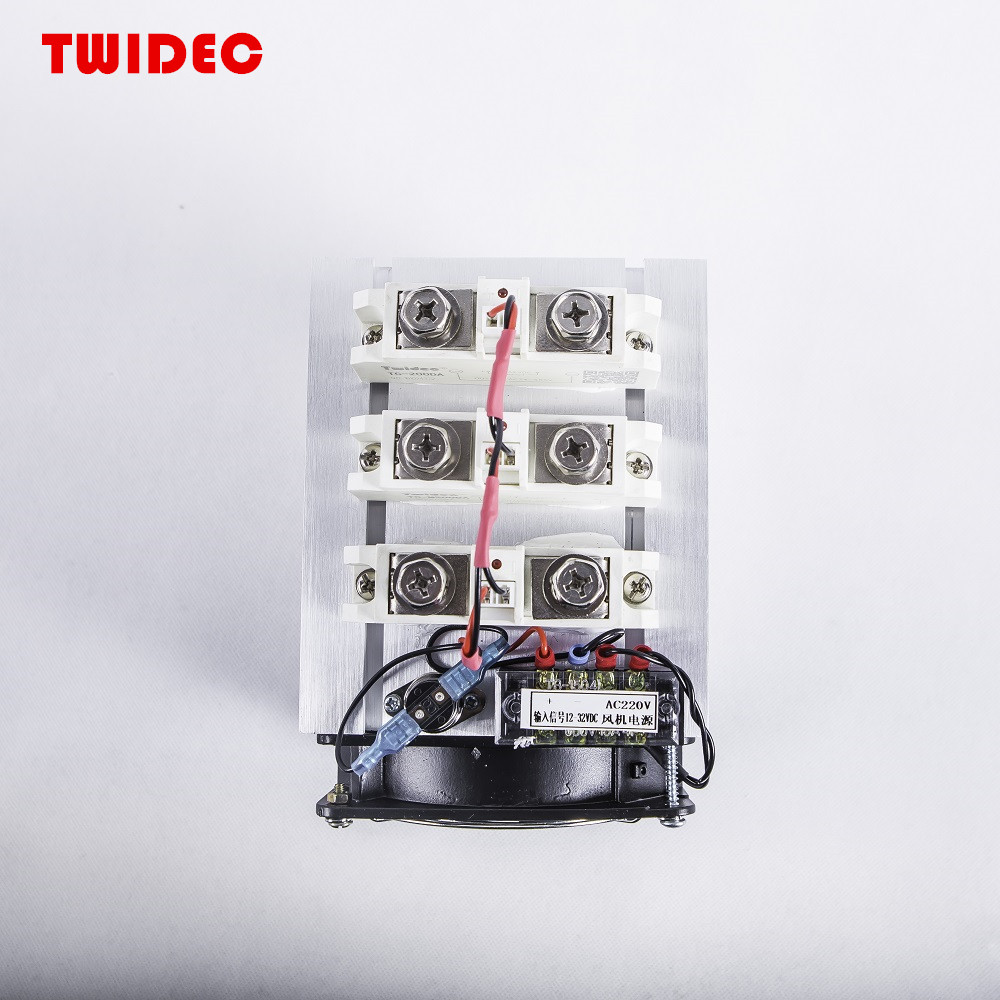

TWIDEC合泉品牌TC系列工業級三相模組固態
※產品特點
① 控制回路與負載回路之間光電隔離。
② 高溫裸片焊接,可控硅輸出,零電流關斷,瞬間承受過載能力強。
③ 電壓過零開啟，控制狀態有發光二極管指示。
④ 內設阻容吸收回路,如感性負載可加配壓敏電阻保護.
⑤ 控制信號與TTL邏輯兼容。
⑥ 外形長方型,環氧樹脂灌封(模塊),使用方便，可選配安全防護罩。
⑦ 使用時需配適當散熱器，必要時加強迫風冷。
⑧ 阻燃工程塑料外殼,銅底板
⑨ 用途廣范:如工業電爐,烘箱,水泵,電動機,電氣開關柜,自動化控制等設備
※產品概述
①大功率固態繼電器整機是一種無觸點通斷電子開關,其中兩個小端子為輸入控制端,另外兩端為輸出受控端,三相為六端，三進三出，中間采用光電隔離,作為輸入輸出之間采用光電耦合。在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載。整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能。
②由于固態繼電器是由固體元件組成的無觸點開關元件,所以與電磁繼電器相比具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點。對外界干擾小,能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點,因而具有很寬的應用領域,有逐步取代傳統電磁繼電器之勢,并可進一步擴展到傳統電磁繼電器無法應用的計算機等領域，目前已廣泛應用于計算機外圍接口設備、電爐加熱恒溫設備；數控機械、遙控系統、工業自動化裝置；信號燈、交通燈、照明舞臺燈光控制設備；儀器儀表、醫療器械、復印機、彩擴機、橡塑機械、自動洗衣機；另外在化工、煤礦等需防爆、防濕、防腐蝕場合中都有大量使用，已成為繼電器家庭的理想更新?lián)Q代產品.
