| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 西門子 | 型號 | 6ES7232-4HB32-0XB0 |
| 加工定制 | 否 | ||
西門子PLC模塊6ES7234-4HE32-0XB0。西門子SM1234模擬量輸入/輸出模塊，用于 SIMATIC S7-1200 的模擬量輸入和輸出，極短的轉換時間，用于連接模擬傳感器和執行機構，而無需增加放大器，用于應對更為復雜的自動化任務。SM1234 模擬量 I/O 信號模板，可以將過程中的模擬信號轉換為數字信號，以供 SIMATIC S7-1200 進行內部處理。可以將 SIMATIC S7-1200 的數字信號轉換為用于控制相關過程的信號。
西門子S7-1200PLC:CPU主機模塊、數字量擴展模塊、模擬量擴展模塊 優勢價格、現貨銷售
聯系人 ：顏工（ 銷售經理 ）24小時服務熱線 ：17621653310
電話（ bbb ）： 傳真（Fax）：
工作QQ: 1013283296
地址（ Add ）：上海市松江區廣富林路4855弄88號3樓
西門子PLC模塊6ES7234-4HE32-0XB0
西門子SM1234模擬量輸入/輸出模塊 銷售訂貨號：
|
|
6ES7234-4HE32-0XB0
SIMATIC S7-1200, SM1234 模擬量輸入輸出模塊 4AI/2AO
|
|
|
6ES7234-4HE30-0XB0
SIMATIC S7-1200, SM1234 模擬量輸入輸出模塊 4AI/2AO
|
SM1234模擬量輸入/輸出信號模塊具有與基本設備相同的設計特點。安裝在 DIN 導軌上：模塊安裝在右側 CPU 旁邊的導軌上，相互電氣、機械地連接，并且通過滑塊機構連接到 CPU。直接安裝：水平或垂直安裝在 DIN 導軌上或使用集成插片直接安裝在控制柜中。
西門子PLC模塊6ES7234-4HE32-0XB0
西門子SM1234模擬量輸入/輸出模塊 產品簡介：
列表: 常規規范
|
技術數據 |
SM 1234 AI 4 x 13 位/AQ 2 x 14 位 |
|---|---|
|
訂貨號 |
6ES7 234-4HE32-0XB0 |
|
尺寸 W x H x D (mm) |
45 x 100 x 75 |
|
重量 |
220 g |
|
功耗 |
2.4 W |
|
電流消耗（SM 總線） |
80 mA |
|
電流消耗 (24 VDC) |
60 mA（無負載） |
列表: 模擬量輸入
|
型號 |
SM 1234 AI 4 x 13 位/AQ 2 x 14 位 |
|---|---|
|
輸入點數 |
4 |
|
類型 |
電壓或電流（差動）： 可 2 個選為一組 |
|
范圍 |
±10 V、±5 V、±2.5 V、0 到 20 mA 或 4 mA 到 20 mA |
|
滿量程范圍（數據字） |
-27648 到 27648 |
|
過沖/下沖范圍 |
電壓： 32511 到 27649/-27649 到 -32512 電流： 32511 到 27649/0 到 -4864 請參見電壓和電流的輸入范圍部分。 |
|
上溢/下溢（數據字） |
電壓： 32767 到 32512/-32513 到 -32768 請參見電壓和電流的輸入范圍部分。 |
|
分辨率 |
12 位 + 符號位 |
|
耐壓/耐流 |
±35 V/±40 mA |
|
平滑化 |
無、弱、中或強 請參見階躍響應時間部分。 |
|
噪聲抑制 |
400、60、50 或 10 Hz 請參見采樣率部分。 |
|
輸入阻抗 |
≥ 9 MΩ（電壓）/280 Ω（電流） |
|
隔離（現場側與邏輯側） |
無 |
|
精度（25 °C/-20 到 60 °C） |
滿量程的 ±0.1%/±0.2% |
|
模數轉換時間 |
625 μs（400 Hz 抑制） |
|
共模抑制 |
40 dB，DC 到 60 Hz |
|
工作信號范圍1 |
信號加共模電壓必須小于 +12 V 且大于 -12 V |
|
電纜長度（米） |
100 m，屏蔽雙絞線 |
列表: 模擬量輸出
|
技術數據 |
SM 1234 AI 4 x 13 位/AQ 2 x 14 位 |
|---|---|
|
輸出點數 |
2 |
|
類型 |
電壓或電流 |
|
范圍 |
±10 V 或 0 到 20 mA |
|
分辨率 |
電壓： 14 位；電流： 13 位 |
|
滿量程范圍（數據字） |
電壓： -27648 到 27648；電流： 0 到 27648 請參見電壓和電流的輸出范圍部分。 |
|
精度（25 °C/-20 到 60 °C） |
滿量程的 ±0.3%/±0.6% |
|
穩定時間（新值的 95%） |
電壓： 300 μs (R)，750 μs (1 uF) 電流： 600 μs (1 mH)，2 ms (10 mH) |
|
負載阻抗 |
電壓： ≥ 1000 Ω 電流： ≤ 600 Ω |
|
RUN 到 STOP 時的行為 |
上一個值或替換值（默認值為 0） |
|
隔離（現場側與邏輯側） |
無 |
|
電纜長度（米） |
100 m 屏蔽雙絞線 |
列表: 診斷
|
型號 |
SM 1234 AI 4 x 13 位/AQ 2 x 14 位 |
|---|---|
|
上溢/下溢 |
√ |
|
對地短路（僅限電壓模式） |
輸出端有 |
|
斷路（僅限電流模式） |
輸出端有 |
|
24 VDC 低壓 |
√ |
接線電流變送器可用作 2 線制變送器和 4 線制變送器，如下圖所示。

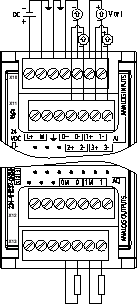

列表: 模擬量輸入/輸出 SM 的接線圖
|
SM 1234 AI 4 x 13 位/AQ 2 x 14 位 (6ES7 234-4HE32-0XB0) |
|
|---|---|
|
|
|
|
注： 連接器必須鍍金。 有關訂貨號，請參見附錄 C“備件”。 |
列表: SM 1234 AI 4 x 13 位/AQ 2 x 14 位 (6ES7 234-4HE32-0XB0) 的連接器引腳位置
|
引腳 |
X10（鍍金） |
X11（鍍金） |
X12（鍍金） |
X13（鍍金） |
|---|---|---|---|---|
|
1 |
L+/24 VDC |
無連接 |
無連接 |
無連接 |
|
2 |
M/24 VDC |
無連接 |
無連接 |
無連接 |
|
3 |
功能性接地 |
無連接 |
無連接 |
無連接 |
|
4 |
AI 0+ |
AI 2+ |
無連接 |
AQ 0M |
|
5 |
AI 0- |
AI 2- |
無連接 |
AQ 0 |
|
6 |
AI 1+ |
AI 3+ |
無連接 |
AQ 1M |
|
7 |
AI 1- |
AI 3- |
無連接 |
AQ 1 |
|
提示 應將未使用的電壓輸入通道短路。 應將未使用的電流輸入通道設置在 0 至 20 mA 范圍內，并/或禁用斷線錯誤報告。 除非模塊已上電且已組態，否則組態為電流模式的輸入不會傳導回路電流。 除非通過外部電源為發送器供電，否則電流輸入通道不會工作。 |
列表: 模擬量輸出的電壓表示法（SB 和 SM）
|
系統 |
電壓輸出范圍 |
||
|---|---|---|---|
|
十進制 |
十六進制 |
±10 V |
|
|
32767 |
7FFF |
請參見注 1 |
上溢 |
|
32512 |
7F00 |
請參見注 1 |
|
|
32511 |
7EFF |
11.76 V |
過沖范圍 |
|
27649 |
6C01 |
||
|
27648 |
6C00 |
10 V |
額定范圍 |
|
20736 |
5100 |
7.5 V |
|
|
1 |
1 |
361.7 μ V |
|
|
0 |
0 |
0 V |
|
|
-1 |
FFFF |
-361.7 μ V |
|
|
-20736 |
AF00 |
-7.5 V |
|
|
-27648 |
9400 |
-10 V |
|
|
-27649 |
93FF |
下沖范圍 |
|
|
-32512 |
8100 |
-11.76 V |
|
|
-32513 |
80FF |
請參見注 1 |
下溢 |
|
-32768 |
8000 |
請參見注 1 |
|
列表: 模擬量輸出的電流表示法（SB 和 SM）
|
系統 |
當前輸出范圍 |
|||
|---|---|---|---|---|
|
十進制 |
十六進制 |
0 mA 到 20 mA |
4 mA 到 20 mA |
|
|
32767 |
7FFF |
請參見注 1 |
請參見注 1 |
上溢 |
|
32512 |
7F00 |
請參見注 1 |
請參見注 1 |
|
|
32511 |
7EFF |
23.52 mA |
22.81 mA |
過沖范圍 |
|
27649 |
6C01 |
|||
|
27648 |
6C00 |
20 mA |
20 mA |
額定范圍 |
|
20736 |
5100 |
15 mA |
16 mA |
|
|
1 |
1 |
723.4 nA |
4 mA + 578.7 nA |
|
|
0 |
0 |
0 mA |
4mA |
|
|
-1 |
FFFF |
4 mA 到 578.7 nA |
下沖范圍 |
|
|
-6912 |
E500 |
0 mA |
||
|
-6913 |
E4FF |
不可能。 輸出值限制在 0 mA。 |
||
|
-32512 |
8100 |
|||
|
-32513 |
80FF |
請參見注 1 |
請參見注 1 |
下溢 |
|
-32768 |
8000 |
請參見注 1 |
請參見注 1 |
|
西門子S7-1200PLC 銷售訂貨型號大全：
中央處理單元
標準 CPU
CPU 1211C
CPU 1212C
CPU 1214C
CPU 1215C
SIPLUS 標準 CPU
信號模塊
數字量模塊
SM 1221 數字量輸入模塊
SB 1221 數字量輸入模塊
SM 1222 數字量輸出模塊
SB 1222 數字量輸出模塊
SM 1223 數字量輸入/輸出模塊
SB 1223 數字量輸入/輸出模塊
信號模塊 (擴展溫度范圍)
數字量輸入模塊 SIPLUS SM 1221 信號模塊
數字量輸出模塊 SIPLUS SM 1222 信號模塊
數字量輸入/輸出模塊 SIPLUS SM 1223 信號模塊
SIPLUS SB 1223 信號板
模擬量模塊
SM 1231 模擬量輸入模塊
SB 1231 模擬量輸入模塊
SM 1232 模擬量輸出模塊
SB 1232 模擬量輸出模塊
SM 1234 模擬量輸入/輸出模塊
SM 1231 熱電偶模塊
SB 1231 熱電偶信號板
SM 1231 RTD 信號模塊
SB 1231 RTD 信號板
SIPLUS 模擬量模塊
模擬量輸入模塊 SIPLUS SM 1231 信號模塊
模擬量輸出模塊 SIPLUS SM 1232 信號模塊
模擬量輸入/輸出模塊 SIPLUS SM 1234 信號模塊
SIPLUS SB 1232 信號板
SIPLUS 型號
特殊模塊
SIM 1274 仿真器
電池板 BB 1297
通訊
CM 1241 通訊模塊
CB 1241 通信板 RS485
CM 1242-5
CM 1243-2
CM 1243-5
CSM 1277 非網管型
CP 1242-7 GPRS module
通訊
CM 1241 通訊模塊 (擴展溫度范圍)
電源
1-phase, 24 V DC/2.5 A (PM 1207)
SIPLUS 電源模塊
SIPLUS PM 1207 電源
西門子PLC模塊6ES7234-4HE32-0XB0
西門子SM1234模擬量輸入/輸出模塊 技術參數：
|
|
SIMATIC S7-1200, ANALOG I/O SM 1234, 4 AI / 2 AO, +/-10V, 14 BIT RESOLUTION OR 0(4) - 20 MA, 13 BIT RESOLUTION | |
| 電源電壓 | ||
| 額定值 (DC) | ||
| ● DC 24 V | 是 | |
| 輸入電流 | ||
| 耗用電流，典型值 | 60 mA | |
| 來自背板總線 DC 5 V，典型值 | 80 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 2 W | |
| 模擬輸入 | ||
| 模擬輸入端數量 | 4; 電流或電壓差分輸入 | |
| 電流輸入允許的輸入電壓（毀壞限制），值 | ± 35 V | |
| 電壓輸入允許的輸入電壓（毀壞限制），值 | 35 V | |
| 電壓輸入允許的輸入電流（毀壞限制），值 | 40 mA | |
| 電流輸入允許的輸入電流（毀壞限制），值 | 40 mA | |
| 循環時間（所有通道），值 | 625 μs | |
| 輸入范圍 | ||
| ● 電壓 | 是; ±10V、±5V、±2.5V | |
| ● 電流 | 是; 4 至 20mA，0 至 20mA | |
| 輸入范圍（額定值），電壓 | ||
| ● -10 V 至 +10 V | 是 | |
| ● 輸入電阻（-10 V 至 +10 V） | ≥9 千歐姆 | |
| ● -2.5 V 至 +2.5 V | 是 | |
| ● 輸入電阻（-2.5 V 至 +2.5 V） | ≥9 千歐姆 | |
| ● -5 V 至 +5 V | 是 | |
| ● 輸入電阻（-5 V 至 +5 V） | ≥9 千歐姆 | |
| 輸入范圍（額定值），電流 | ||
| ● 0 至 20 mA | 是 | |
| ● 輸入電阻（0 至 20 mA） | 280 ? | |
| ● 4 mA 至 20 mA | 是 | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 2; 電流或電壓 | |
| 輸出范圍，電壓 | ||
| ● -10 V 至 +10 V | 是 | |
| 輸出范圍，電流 | ||
| ● 0 至 20 mA | 是 | |
| ● 4 mA 至 20 mA | 是 | |
| 負載電阻（在額定輸出范圍內） | ||
| ● 電壓輸出端的最小值 | 1 000 ? | |
| ● 電流輸出端的值 | 600 ? | |
| 模擬值構成 | ||
| 測量原理 | 差分 | |
| 集成和轉換時間/每通道分辨率 | ||
| ● 分辨率（包括過調制范圍） | 電壓： 14 位、電流： 13 位 | |
| ● 可參數化的集成時間 | 是 | |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 | 40 dB，DC 至 60 V 用于干擾頻率 50 / 60 Hz | |
| 測量值濾波 | ||
| ● 可參數化 | 是 | |
| ● 等級： 無 | 是 | |
| ● 等級：弱 | 是 | |
| ● 等級： 中等 | 是 | |
| ● 等級： 強 | 是 | |
| 誤差/精度 | ||
| 溫度錯誤（與輸入范圍有關），(+/-) | 25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部測量范圍 | |
| 溫度錯誤（與輸出范圍有關），(+/-) | 25 °C ±0.3%、至 55 °C ±0.6% 全部測量范圍 | |
| 基本錯誤限制（25 °C 時的操作錯誤限制） | ||
| ● 電壓，與輸入范圍有關，(+/-) | 0.1 % | |
| ● 電流，與輸入范圍有關，(+/-) | 0.1 % | |
| ● 電壓，與輸出范圍有關，(+/-) | 0.3 % | |
| ● 電流，與輸出范圍有關，(+/-) | 0.3 % | |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 | ||
| ● 并聯電壓，值 | 12 V | |
| 報警/診斷/狀態信息 | ||
| 報警 | 是 | |
| 診斷功能 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| 診斷信息 | ||
| ● 電源電壓監控 | 是 | |
| ● 斷線 | 是 | |
| ● 短路 | 是 | |
| 診斷顯示 LED | ||
| ● 用于輸入端狀態 | 是 | |
| ● 用于輸出端狀態 | 是 | |
| ● 用于維護 | 是 | |
| 電位隔離 | ||
| 模擬輸出電位隔離 | ||
| ● 在通道和電子元件電源電壓之間 | 否 | |
| 防護等級和防護類別 | ||
| 防護等級符合 EN 60529 | ||
| ● IP20 | 是 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| CSA 許可 | 是 | |
| FM 許可 | 是 | |
| RCM（C-TICK 格式） | 是 | |
| 船舶建造許可 | ||
| ● 船舶建造許可 | 是 | |
| 環境要求 | ||
| 露天情況下 | ||
| ● 落差 | 0.3 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| ● 允許的溫度范圍 | -20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結 | |
| ● 最小值 | -20 °C | |
| ● 值 | 60 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● 最小值 | -40 °C | |
| ● 值 | 70 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| ● 操作，最小值 | 795 hPa | |
| ● 操作，值 | 1 080 hPa | |
| ● 存放/運輸，最小值 | 660 hPa | |
| ● 存放/運輸，值 | 1 080 hPa | |
| 相對空氣濕度 | ||
| ● 在 25 °C 時允許的范圍（無冷凝） | 95 % | |
| 其它的環境要求 | ||
| 有害物質濃度 | ||
| — RH < 60% 時的 SO2，無冷凝 | 二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 | |
| 連接技術 | ||
| 需要的前置插頭 | 是 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 塑料 | 是 | |
| 尺寸 | ||
| 寬度 | 45 mm | |
| 高度 | 100 mm | |
| 深度 | 75 mm | |
| 重量 | ||
| 重量，約 | 220 g | |
優勢價格、現貨銷售：西門子PLC模塊6ES7234-4HE32-0XB0
