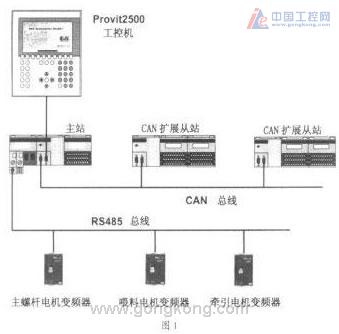

該控制系統采用上、下位機管理控制方式，上位機采用功能強大的PROVIT-2000 系列工控機，10.4 寸LCD 顯示器，全中文操作界面；下位機采用高性能可編程計算機控制器PCC-2003 系列，定型臺、牽引切割機分別采用CAN 總線擴展模塊；以B&R 溫度模塊配以PID 溫控軟件取代傳統的溫控表；以RS485 總線通信方式控制3臺富士變頻器。該控制系統在人機界面上可對全線集中監控；牽引機可在主機、定型臺、牽引機3 地控制調節，極大地方便了機組統調生產；以完全數字通信方式控制變頻器，可實現全線同步精確調速；高精度控溫，具備加熱區電流監測與顯示；自動故障報警與隨機幫助功能；整個系統配置與控制功能達到國際領先水平。系統配置框圖如圖1。
圖1
2 機器智能化
2.1 軟件的開發
B&R 的PCC控制器采用分時多任務操作系統，因此可將控制要求分成多個任務（task）并且在一個掃描周期內同時執行；Windows 下編程環境Automaton Studio 支持標準的C、Basic、梯形圖、指令表、順序結構圖等6種標準的開發語言；根據需要可以在同一個項目中采用多種語言進行編程。同時，編程環境中包含豐富的函數庫及功能塊（Function block）,大大減輕了開發人員的工作量。
在本套控制系統中PCC 的軟件開發，我們主要采用了以C語言為主，梯形圖為輔的編程方式。由于分時多任務的實現，我們把控制要求分為如下幾個部分：
(1) 溫度控制（C 語言） 使用 PIDxh 函數，可以控制無限路溫度調節。在該系統中，一般控制10 到12 路溫控。由于采用的是C 語言，我們可以動態的定義當前有幾路溫控。
