| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | GA42H |
| 材質 | 鑄銅 | 連接形式 | 法蘭 |
| 壓力環境類型 | 低壓閥(PN<1.6Mpa) | 壓力環境 | 常壓 |
| 閥瓣開啟高度 | 全啟式安全閥 | 適用介質 | 水 |
| 執行質量標準 | 國標 | 流動方向 | 單向 |
| 閥體構造 | 不封閉式 | 結構形式 | 法蘭 |
| 類型(通道位置) | 二通式 | 規格 | DN100 |
單杠桿安全閥裝于油罐頂部與呼吸閥配合使用,在呼吸閥一旦失靈時起安全作用。

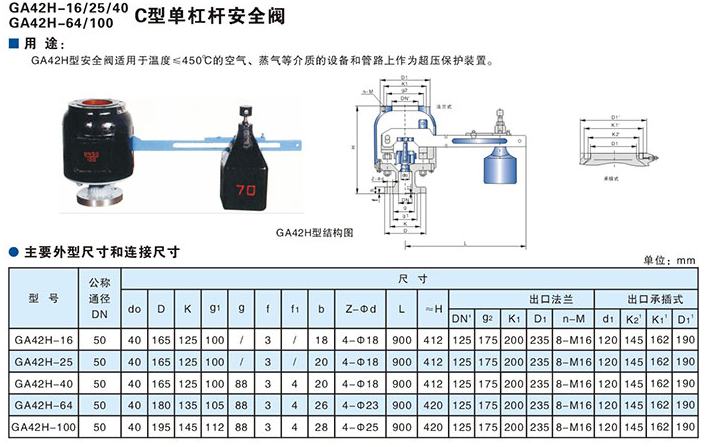

單杠桿安全閥主要外形與法蘭連接尺寸：
規格圖號重量
(Kg臺)安裝尺寸(毫米)
dDD1D2d1LHn
DN80GA-8038?85?150?185?125?183764244
DN100GA-10042?105?170?205?145?185006054
DN150GA-15066?158?225?265?200?186507058
DN200GA-20097.2?210?280?315?255?189007558
DN250GA-250140.2?264?335?370?310?18105088512
