| 詳細參數(shù) | |||
|---|---|---|---|
| 品牌 | 大西洋 | 型號 | CHR276 |
| 類型 | 其他 | 材質 | 其他 |
| 藥皮成分 | 其他 | 酸堿性 | 其他 |
| 性能 | 其他 | 加工定制 | 是 |
四川大西洋CHR276、D276堆焊焊條
ｈｔｔｐ：／／ｗｗｗ．ｙａｎｑｉｂｘｇ．ｃｏｍ

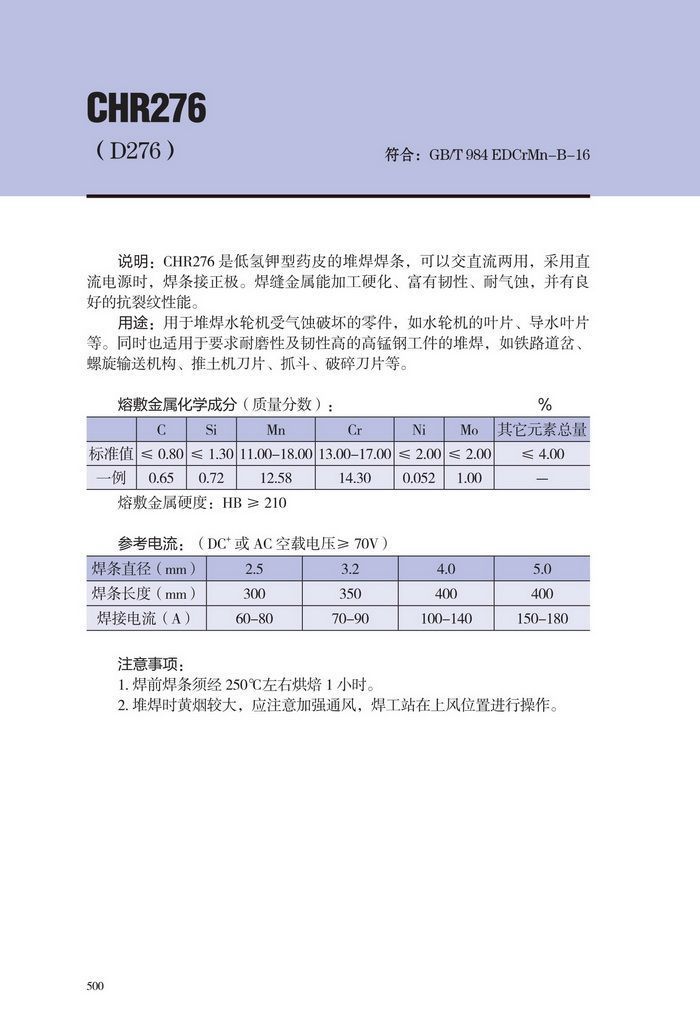

CHR276堆焊焊條 （D276） 符合：GB EDCrMn-B-16 說明：CHR276是低氫鉀型藥皮的堆焊焊條，可以交直流兩用，采用直流電源時，焊條接正極。采用交流電源時空載電壓應大于70V。焊縫金屬能加工硬化、富有韌性。耐氣蝕，并有良好的抗裂紋性能。 用途：用于堆焊水輪機受氣蝕破壞的零件，如水輪機的葉片、導水葉等。同時也適用于要求耐磨性及韌性高的高錳鋼工件的堆焊，如鐵路道岔。螺旋輸送機構、推土機刀片、抓斗。破碎刀片等。 熔敷金屬化學成份： （﹪） C Si Mn Cr Ni Mo 其它元素總量 ≤0.80 ≤1.30 11.00-18.00 13.00-17.00 ≤2.00 ≤2.00 ≤4.00 熔敷金屬硬度：HB≥210 參考電流：（DC+或AC） 焊條直徑（mm） 2.5 3．2 4．0 5．0 焊接電流（A） 60-80 90-130 130-170 170-220 注意事項： 1．焊前焊條須經(jīng)250℃左右烘焙1小時。 2．堆焊時黃煙較大，應注意加強通風，焊工站在上網(wǎng)位置進行操作。 堆焊焊條 生產(chǎn)許可證號： XK06-142 0528 堆焊焊條使用說明 堆焊是在工作的任意部位敷一層特殊的合金面，其目的是提高工件的耐磨損、耐腐蝕及耐熱等性能。例如在普通碳素鋼工件的磨損面上堆焊一層耐磨損合金，不但可以降低成本而且可以獲得優(yōu)異的綜合性能。利用堆焊工藝修復受到磨損或腐蝕的工件是多、快、好、省的方法。 堆焊工件及工作條件十分復雜，堆焊時必須根據(jù)不同的要求選用合適的焊條，不同的堆焊工件和堆焊焊條要采用不同的堆焊工藝，才能獲得滿意的堆焊效果。堆焊中最常碰到的問題是開裂，防止開裂的方法主要是焊前預熱、焊后緩冷。ｈｔｔｐ：／／ｗｗｗ．ｙａｎｑｉｂｘｇ．ｃｏｍ 開裂與工件及焊縫金屬的含碳量和合金元素的多少有關、所以預熱溫度往往依據(jù)所用的焊接材料的碳當量來估算，碳當量公式如下： Ceq=C+1/6Mn+1/24Si+1/5Cr+1/4Mo+1/15Ni (此估算法適宜于低、中、高碳鋼和低合金鋼材料) 碳當量（﹪） 預熱溫度 碳當量（﹪） 預熱溫度 0．40 100℃以上 0．70 250℃以上 0．50 150℃以上 0．80 300℃以上 0．60 200℃以上 堆焊效果，如堆焊層的硬度、耐磨及耐熱性能等與焊接電流、電弧長短等操作的關，電流大、電弧長，則合金元素易燒損，電流小電弧短，則對合金元素過渡有利。 有些堆焊金屬可以用不同的熱處理方法得到不同的硬度。堆焊金屬的硬度和化學成分，一般是指堆焊三層以上的堆焊金屬而言。 堆焊焊條簡明表 頁碼 序號 焊條牌號 藥皮類型 電流種類 主要用途 219 1 CHR107 低氫型 直 流 常溫低硬度堆焊 220 2 CHR112 鈦鈣型 交直流 常溫低硬度堆焊 221 3 CHR127 低氫型 直 流 常溫低硬度堆焊 222 4 CHR132 鈦鈣型 交直流 常溫低硬度堆焊 223 5 CHR172 鈦鈣型 交直流 常溫低硬度堆焊 224 6 CHR207 低氫型 直 流 常溫低硬度堆焊 225 7 CHR212 鈦鈣型 交直流 常溫低硬度堆焊 226 8 CHR227 低氫型 直 流 巖石、泥沙磨損件堆焊 227 9 CHR237 低氫型 直 流 泥沙及氣蝕磨損件堆焊 228 10 CHR256 低氫型 交直流 高錳鋼堆焊 229 11 CHR266 低氫型 交直流 高錳鋼堆焊 230 12 CHR276 低氫型 交直流 耐氣蝕和高錳鋼堆焊 231 13 CHR307 低氫型 直 流 制造高速鋼刀具及修復堆焊 232 14 CHR322 鈦鈣型 交直流 冷沖模及切削刀具堆焊 233 15 CHR326Ni 低氫型 交直流 冷沖模及切削刀具堆焊 234 16 CHR327 低氫型 直 流 冷沖模及切削刀具堆焊 235 17 CHR337 低氫型 直 流 熱鍛模堆焊 236 18 CHR397 低氫型 直 流 熱鍛模堆焊 237 19 CHR507 低氫型 直 流 1Cr13閥門堆焊 238 20 CHR507Mo 低氫型 直 流 1Cr13閥門堆焊 239 21 CHR507MoNb 低氫型 直 流 1Cr13閥門堆焊 240 22 CHR517 低氫型 直 流 2Cr13閥門堆焊 241 23 CHR547MoA 低氫型 直 流 高壓閥門堆焊 242 24 CHR547Mo 低氫型 直 流 高壓閥門堆焊 243 25 CHR577 低氫型 直 流 高壓閥門堆焊 244 26 CHR608 石墨型 交直流 泥沙磨損及輕微沖擊件堆焊 245 27 CHR618 石墨型 交直流 耐泥沙、氣蝕磨損件堆焊 246 28 CHR646 低氫型 交直流 高溫磨損件堆焊 247 29 CHR648 石墨型 交直流 高溫磨損件堆焊 248 30 CHR678 石墨型 交直流 泥沙及沖擊件堆焊 249 31 CHR698 石墨型 交直流 泥沙及強磨損件堆焊 250 32 CHR707 低氫型 直 流 泥沙及強磨損件堆焊ｈｔｔｐ：／／ｗｗｗ．ｙａｎｑｉｂｘｇ．ｃｏｍ
ｈｔｔｐ：／／ｗｗｗ．ｙａｎｑｉｂｘｇ．ｃｏｍ
