SJD8810系列溫度控制器使用說明書 版本號: h150708

• 主要功能

溫度顯示、溫度控制（可設定制冷/制熱模式）、壓縮機開機延時保護、溫控探頭異常告警、一路外部告警信號輸入、密碼口令、華氏攝氏轉換。

• 技術指標

1. 溫度范圍 ： -50～150℃（分辨率0.1℃) -58～302℉（分辨率0.1℉)
2. 電源電壓 ： 220V±10%或380V±10%， 參見產品后貼
3. 使用環境 ： 溫度-10℃～50℃，濕度≤85%，無凝露。
4. 輸出觸點容量： 20A/250VAC(純阻性負載)
5. 溫度傳感器 ： NTC R25=5kΩ,B(25/50)=3470K

• 操作指南

1. 面板上的指示燈含義

1. 數碼管顯示含義

數碼管在正常時顯示溫度，如果顯示“SHr”表示溫度傳感器短路，“OPE”表示溫度傳感器斷線。

告警時交替顯示溫度和告警代碼（Axx）。顯示代碼如下表：

1. 設置溫度

在顯示溫度狀態，長按“Set”鍵2秒，進入溫度設置狀態，這時數碼顯示器上顯示的溫度即為設定溫度，然后用上或下鍵改變?cè)O(shè)定值（“5”鍵增0.1℃，“6”鍵減0.1℃，按住不放超過0.5秒則快速增減）。設置完成后按“Set”鍵退出設置狀態。設置過程中按“M”鍵表示放棄，退出但不保存設置值。

1. 強制冷（或制熱）

在顯示溫度狀態，溫度介于“設定溫度-溫差”和“設定溫度+溫差”之間時,系統可能制冷也可能不制冷，這時按住“5”鍵不放保持5秒，若在制冷模式下，則可以強制啟動制冷，當溫度低于“設定溫度-溫差”時，停止制冷；若在制熱模式下，則可以強制啟動制熱，當溫度高于“設定溫度+溫差”時，停止制熱。

1. 高級操作

長按“M”鍵5秒，進入?yún)?shù)設置狀態，如果設置了口令，會顯示“PAS”字樣提示輸入口令，用“56”鍵輸入口令，如果口令正確，則會顯示參數代碼，用“56”鍵選擇參數代碼，選擇一個代碼后按“Set”鍵則顯示該代碼對應的參數值，這時再用“56”鍵即可對參數值進行設置，設置完成后再按“Set”鍵，回到顯示參數代碼狀態。在顯示參數代碼時按“M”鍵可退出參數設置狀態，在設置參數值過程中按“M”鍵表示放棄，退出但不改變參數值。參數代碼如下表所示：

• 基本工作原理

1. 溫度控制

本控制器有制冷和制熱兩種溫度控制模式（參數F29），溫度控制點由“設定溫度（F11，或長按set鍵設置）”和“溫差（F12）”兩個參數確定。在制冷模式下，當溫度探頭上感知到的溫度高于“設定溫度+溫差”時啟動制冷，一直到溫度低于“設定溫度-溫差”時停止制冷；在制熱模式下，當溫度探頭上感知到的溫度低于“設定溫度-溫差”時啟動制熱，一直到溫度高于“設定溫度+溫差”時停止制熱。

1. 壓縮機停機延時保護

壓縮機延時保護時間由參數F21設定，這里假定設為三分鐘。在控制器內有一個“壓縮機停機計時器”，當壓縮機停機時開始計時，下一次啟動壓縮機前首先檢查這個計時器，如果已滿三分鐘則立即啟動壓縮機，如果不滿三分鐘則等滿三分鐘再啟動。這樣可以保證停機后再啟動間隔大于三分鐘，防止頻繁啟動損壞壓縮機。另外控制器剛通電的三分鐘之內也不會啟動壓縮機，這樣在突然停電再來電的情況下也能保護壓縮機。

1. 外部告警

控制器可外接一路開關量信號作為外部告警源（4、5腳），當發生外部告警時，控制器停止工作，顯示“A11”告警代碼。外部告警信號共有5種模式（參數F50）：0—不使用外部告警；1—常開，不鎖定；2—常開，鎖定；3—常閉，不鎖定；4—常閉，鎖定?！俺ｉ_”表示在正常狀態下外部警信號為開路狀態，閉合則產生告警；“常閉”則反之?！版i定”是指當外部告警信號恢復正常后，控制器仍保持在告警狀態，需要人工按鍵恢復。

1. 口令

為了防止無關人員改變控制器參數，可以設置一個口令（參數F80），如果F80設置了一個口令，則每次長按“M”鍵進入設置狀態時會提示輸入口令，必須輸入正確的口令才能設置參數。如果不需要口令，則可將F80設為“OFF”。注意設置口令后一定要記住，忘記口令將無法進入設置狀態。

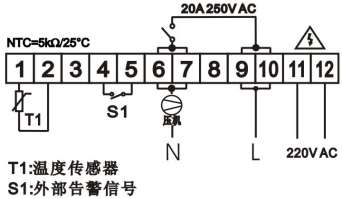

• 接線圖

• 注意事項

1. 使用前務必仔細研讀本說明書，正確設置控制器參數。
2. 溫度傳感器請放置在風機回風處。
3. 請使用本公司隨機配置的溫度傳感器。
