| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 上海碩吉 | 型號 | DX100系列 |
| 類型 | 智能型 | 控制模式 | 就地控制 |
| 啟動方式 | 直接啟動 | 加工定制 | 是 |
| 適用電機功率 | 0-400kw | 工作電壓 | 三相280V,450VAC |
| 額定頻率 | 50HZ | 溫控范圍 | -20,,70, |
| 防護等級 | IP20 | 產品認證 | CE |
| 極數 | 3P | 安裝方式 | 導軌式 |
| 產地 | 其他 | 外形尺寸 | 其他 |
DX100系列電源保護器使用說明書
一、產品概述
DX100系列電源保護器是一種智能型電源保護器，采用微控制器和數字處理技術，集缺相保護、相序保護功能于一體，具有操作簡便、體積小巧、可靠性高等特點。DX100系列電源保護器可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器。特別適合電梯、吊車、行車、機床、壓縮機等對相序有嚴格要求的設備。
二、主要功能
● 缺相保護 ● 相序保護
三、主要技術指標
|
參 數 |
型 號 |
|
電源電壓 |
三相280V～450V AC |
|
過欠壓動作點 |
±15% |
|
輸出觸點容量 |
2A/250VAC |
|
工作環境 |
溫度-20℃～70℃， 濕度<85%，無凝露 |
四、保護功能
當發生缺相、錯相等故障時，繼電器釋放，對應的故障燈亮起。
當電源電壓恢復正常后，保護器自動復位

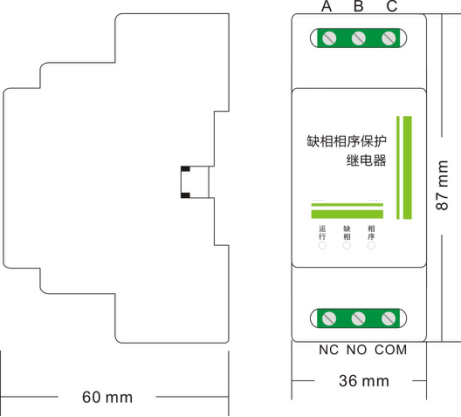

五、尺寸及接線圖
