旋流板廢氣塔結構：
旋流板廢氣處理塔結構圖
備注：廢氣塔在循環水中添加各種藥劑能處理對應凈化中和各種有機、無機廢氣。
例如：
①、循環水添加氫氧化鈉、硫化鈉、尿素——可去除氮氧化物廢氣
②、循環水添加氫氧化鈉——去除鹽酸廢氣
③、循環水添加氫氧酸納——去除含氫廢氣
④、循環水添加稀醋酸——去除含鉛廢氣
⑤、循環水添加高猛酸鉀——去除含汞廢氣
⑥、循環水添加石灰、堿——去除二氧化硫
根據廢氣腐蝕廢氣處理塔設備主體材質可選用：不銹鋼，炭鋼，PP板等。
旋流板水噴淋塔應用范圍：
旋流板
旋流板水噴淋廢氣處理塔技術簡介：
啟綠環保研制開發的低阻高效旋流板塔承接了國內旋流板塔系列脫硫除塵產品的一切優點，同時通過引進、消化、吸收國外公司對旋流塔煙氣進口結構、內部裝置、氣液分離裝置進行了進一步的優化。水系統采用閉路循環（也可采用開路模式），同時循環管路拚棄一般廠家采用普通鋼管或者不銹鋼管的作法，采用PVC管道，基本解決管路結垢腐蝕的問題。因此，較傳統型旋流塔板系列產品有更強的適應性和更高的除塵脫硫效率。同時，參照國外脫水除霧裝置技術對煙氣脫水除霧裝置進行了很大的改善，強化了凈化后的煙氣脫水功能，保證了脫水效率達到95%以上。
啟綠環保在長期的實踐中不斷總結、掌握了吸收塔內氣流運動的規律，獲得了煙氣在塔內運動的理想氣速數據，積累了豐富的經驗和計算依據，形成了一整套獨特而完善的設計方法和制造工藝。因此設計的塔體內徑和高度十分合理，塔內的凈化裝置由旋流氣動裝置、噴淋布水裝置、脫水除霧裝置組成，在設計計算、結構組成、加工工藝等方面都具有自身的特色，保證了煙氣凈化系統操作負荷和操作彈性大、傳質效率高、防堵性能強、脫硫除塵效率高等突出的優點。
旋流裝置結構圖

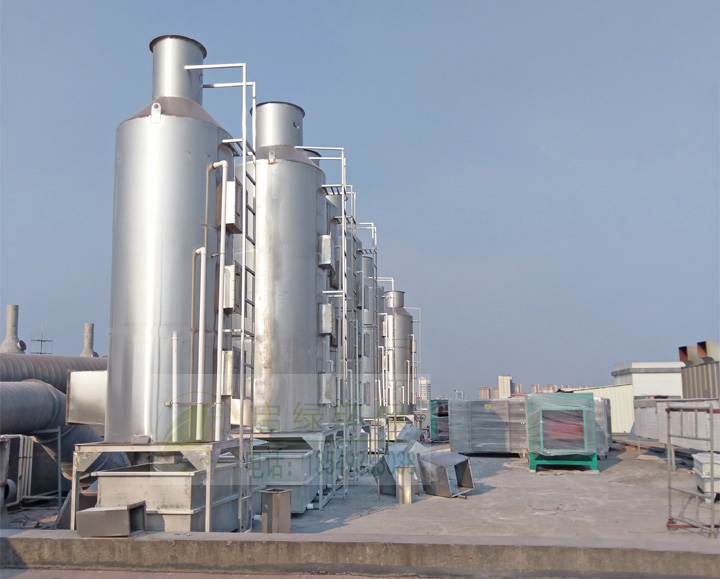

旋流板廢氣處理塔工程案例
東莞某包裝股份有限公司打磨拋光除塵工程案例（水噴淋除塵工藝）
