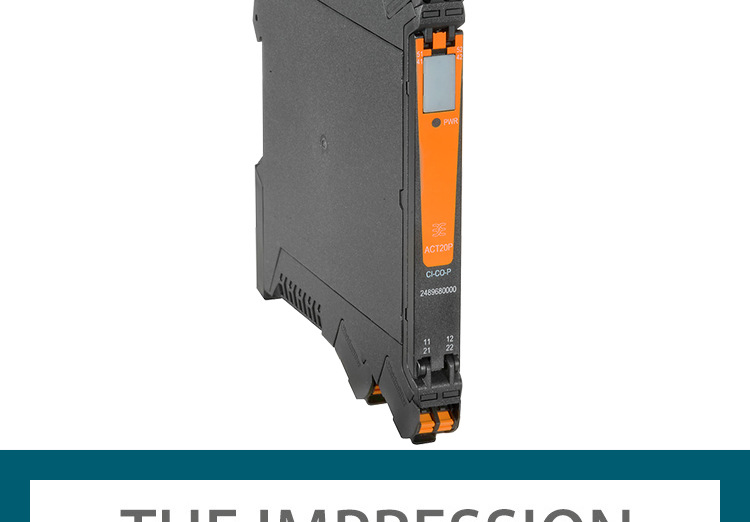

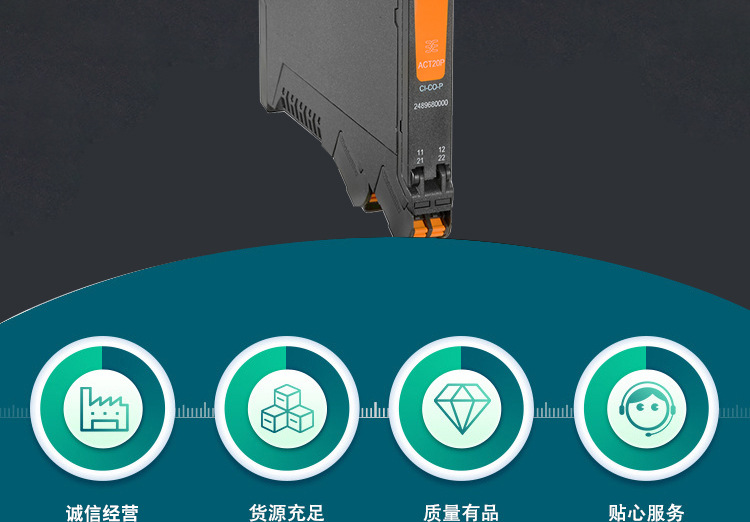

ACT20P-CI-CO
訂貨號 7760054114
版本 ACT20P, 信號變送器/隔離器, 信號變送器/隔離器
GTIN (EAN) 6944169656552
最小包裝數 1 pc(s).
尺寸及重量
寬度 12.5 mm
寬度 (英寸) 0.492 inch
高度 117.2 mm
高度 (英寸) 4.614 inch
深 113.7 mm
深度 (英寸) 4.476 inch
重量 110 g
凈重 142 g
溫度
濕度 5...95 %, 無凝結
工作溫度 -20 °C...60 °C
存儲溫度 -40 °C...85 °C
輸入
輸入數 1
傳感器電源 > 17 V DC 當20 mA
輸入信號 2-/3-wire transmitter, HART® digital signal
輸入電流 0...20 mA, 4…20mA
電壓降 ≤ 1V

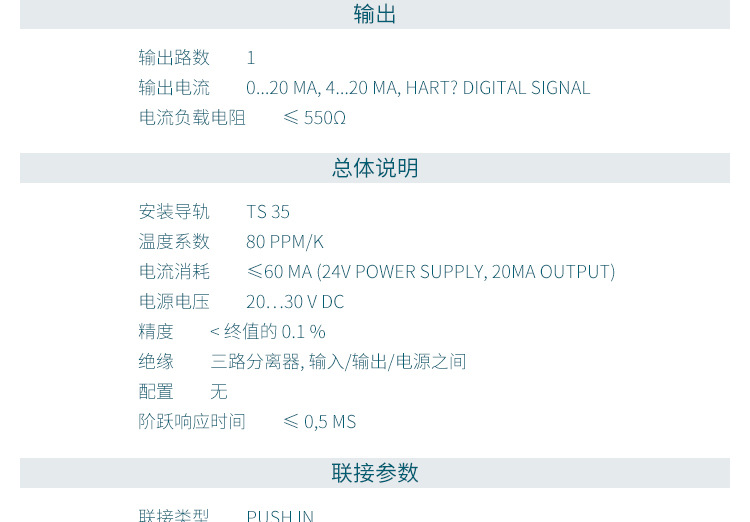

輸出
輸出路數 1
輸出電流 0...20 mA, 4...20 mA, HART® digital signal
電流負載電阻 ≤ 550Ω
總體說明
安裝導軌 TS 35
溫度系數 80 ppm/K
電流消耗 ≤60 mA (24V power supply, 20mA output)
電源電壓 20…30 V DC
精度 < 終值的 0.1 %
絕緣 三路分離器, 輸入/輸出/電源之間
配置 無
階躍響應時間 ≤ 0,5 ms
絕緣參數
EMC 標準 EN 61010-1:2011, UL 61010-1, EN 61326-1
抗沖擊耐壓 4 kV (1.2 / 50 μs)
檢測電壓 300 V
污染等級 2
絕緣 三路分離器, 輸入/輸出/電源之間
絕緣電壓 2 kV 輸入/輸出/供電
過壓等級 III
聯接參數
聯接類型 螺釘聯接
最小擰緊力矩 0.4 Nm
最大擰緊力矩 0.6 Nm
額定連接下的壓接范圍 2.5 mm2
最小壓接面積 0.5 mm2
最大壓接面積 2.5 mm2
導線最小壓接面積 AWG AWG 30
導線最大壓接面積 AWG AWG 14
產品信息
產品信息 不可調直流隔離放大器 ACT20P-CI-CO 能從電源或2路或3路傳感器中隔離出標準模擬電流信號。模擬輸入電流信號以線性方式轉換為模擬輸出電流信號并進行電氣隔離。電源與輸入和輸出之間經電氣隔離 (3端隔離)。
屬性
? HART-兼容范圍為 0.5 - 2.5 kHz
? 有源或無源 mA 信號輸入經全面的電氣隔離。
? 前面板 LED 具有運行狀態顯示
? 在輸入、輸出和電源之間進行 3 端電氣隔離。
