Type SHD-GC三芯圓形移動電力電纜，TPU護套8kV
標準
結構
Type
SHD-GC三芯圓形移動電力電纜，TPU護套8kV
Type
SHD-GC三芯圓形移動電力電纜，TPU護套8kV
應用
安徽飛純特種電纜有限公司研發的該重型電纜適用于重型移動設備如吊斗鏟、挖斗機、挖泥機、鉆機，用于電力供應。
ICEA
S-75-381/NEMA WC 58
ASTM
B 172
ASTM
B 33
CAN/CSA
C22.2 No. 96

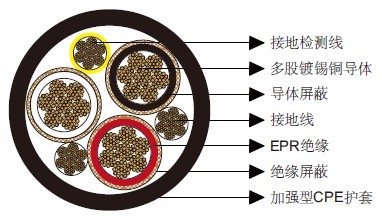

導體：
多股鍍錫退火銅導體。
導體屏蔽：
導電層。
絕緣：
乙丙橡膠（EPR）。
絕緣屏蔽
導電帶+鍍錫銅/織物編織。
接地檢測線：
鍍錫銅導體與黃色聚丙烯絕緣。
接地線：
鍍錫銅導體。
| 結構 | 股數 | 接地線規 格 | 接地檢測 線規格 | 標稱絕緣厚度 | 標稱護套厚度 | 標稱外徑 | 標稱重量 | 電流 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
芯數×AWG/ KCMIL |
- |
AWG/ KCMIL |
AWG/ KCMIL |
INCH | MM | INCH | MM | INCH | MM |
LBS /KFT |
KG /KM |
A |
| 3×4 | 259 | 8 | 8 | 0.150 | 3.8 | 0.205 | 5.2 | 1.94 | 49.3 | 2019 | 3004 | 122 |
| 3×2 | 259 | 6 | 8 | 0.150 | 3.8 | 0.220 | 5.6 | 2.12 | 53.8 | 2603 | 3873 | 159 |
| 3×1 | 259 | 5 | 8 | 0.150 | 3.8 | 0.220 | 5.6 | 2.21 | 56.1 | 2913 | 4334 | 184 |
| 3×1/0 | 266 | 4 | 8 | 0.150 | 3.8 | 0.220 | 5.6 | 2.32 | 58.9 | 3351 | 4986 | 211 |
| 3×2/0 | 323 | 3 | 8 | 0.150 | 3.8 | 0.235 | 6.0 | 2.46 | 62.5 | 3946 | 5871 | 243 |
| 3×3/0 | 418 | 2 | 8 | 0.150 | 3.8 | 0.250 | 6.4 | 2.62 | 66.5 | 4582 | 6817 | 279 |
| 3×4/0 | 532 | 1 | 8 | 0.150 | 3.8 | 0.250 | 6.4 | 2.75 | 69.8 | 5321 | 7917 | 321 |
| 3×250 | 627 | 1/0 | 6 | 0.150 | 3.8 | 0.250 | 6.4 | 2.89 | 73.4 | 6101 | 9077 | 355 |
| 3×350 | 888 | 2/0 | 6 | 0.150 | 3.8 | 0.280 | 7.1 | 3.21 | 81.3 | 7696 | 11450 | 435 |
| 3×500 | 1221 | 4/0 | 6 | 0.150 | 3.8 | 0.295 | 7.5 | 3.56 | 90.4 | 10199 | 15174 | 536 |
電流值基于導體溫度90℃和環境空氣溫度40℃，符合ICEA S-75-381標準。
