由于CM1243-5 支持S7通信，因此，可以使用SIMATIC NET 組態的OPC 服務器與其建立S7通信連接。
圖1 創建 S7-1200 項目文件
組態 CM1243-5 ，為 CM1243-5 添加子網PROFIBUS _1，分配站地址為2 。 如圖2
圖2 組態 CM1243-5
圖3 創建DB塊
雙擊 DB 1，添加數據元素 data，數組數據類型， 1000個字節，編譯 DB 1。如圖4
圖4 創建DB塊元素
（2）組態網絡連接
組態正確導入后，連接建立。
聯系人 ：張 柏 / ）
使用 SIMATIC NET OPC server 建立與 S7-1200 CM1243-5 的通信
硬件：
CPU1214C DC/DC/DC，V2.2
CM1243-5
CP5611 A2
軟件：
STEP 7 V5.5
SIMATIC NET V8.2
STEP7 V11 SP2 Update5
操作步驟
1、使用 STEP7 V11 生成 S7-1200 項目文件
通過“添加新設備”組態 S7-1200 站PLC_1，選擇 CPU1214C DC/DC/DC V2.2 創建項目。 如圖1。
點擊添加新塊，生成塊訪問方式為“標準-與S7-300/400兼容”模式全局塊數據塊 DB1。如圖3
編譯PLC_1站，下載到 CPU。
2、用STEP 7 組態SIMATIC PC Station
（1）打開STEP7 V5.5 生成新項目CM1243-5，在項目中添加SIMATIC PC Station。
雙擊Configuration進入PC站的硬件組態。
添加OPC Server。

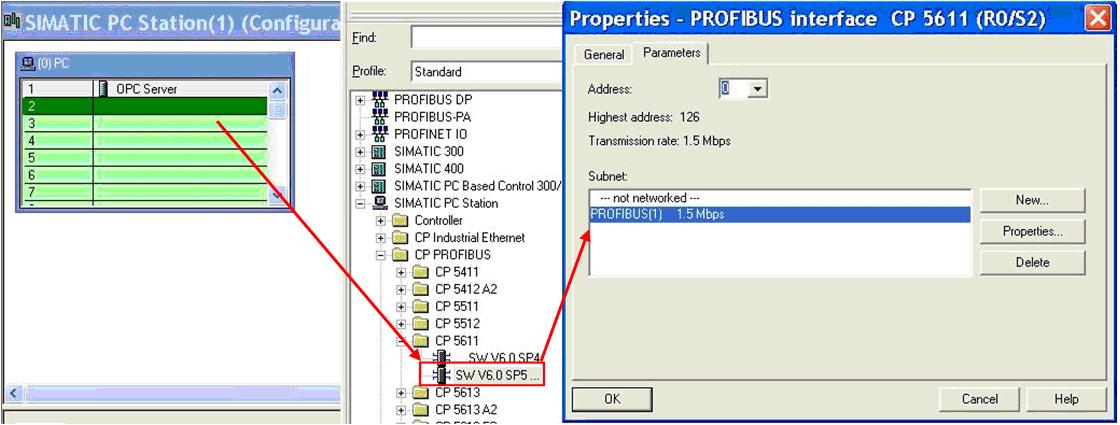

添加CP5611 ，為CP5611添加新網PROFIBUS(1)，并選擇地址為0，編譯存盤。
雙擊
進入網絡組態，點亮OPC Server，在連接編輯欄右鍵插入新的連接，建立一個連接對象為 Unspecified 的 S7 Connection，點擊 OK 確認連接。
雙擊連接組態連接參數。在General中選擇連接伙伴的PROFIBUS 地址為2，點擊Address Details 定義連接伙伴 S7-1200 CPU 的 TSAP（03 00和03 01都可以）。
點擊 OPC Server 站右鍵選擇 Object Properties，在接下來的對話框中的 Configuration 選擇生產.xdb 文件的路徑，默認路徑為項目文件的目錄XDBs。
（3）導入組態到 OPC Server

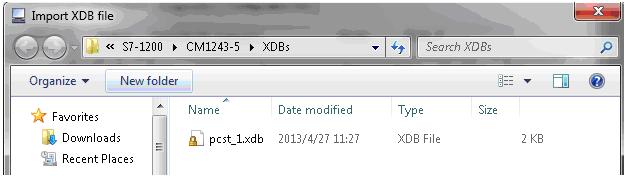

雙擊“Station Configurator”進入“Station Configuration Editor”，點擊“Import Station” 導入（2）中生成的文件“pcst_1.xdb”。
3、檢查通信連接
計算機開始菜單，執 行SIMATIC NET的 OPC Scout V10 打開“Server Explorer”。
打開“S7”中“S7 connection_1”的“objects”，添加變量，將添加的變量拖入到 “DA view”，點擊“Monitoring ON ”查看變量狀態。

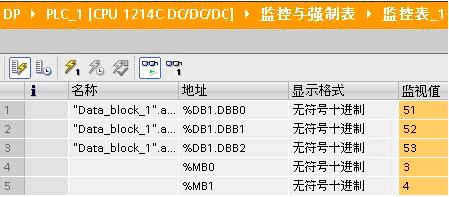

打開 PLC 變量表比較變量的值。
