使用 SIMATIC NET OPC SERVER 可以與 S7-1200 CM1243-5 建立 S7 通信，除此之外，還可以使用另外一種通信方式—— DP 主從通信（PC Station 做 DP 從站，1200 做 DP 主站），下面詳細介紹使用方法。
硬件：
CPU 1214C DC/DC/DC，V2.2 （6ES7 214-1AE30-0XB0）
軟件：
Step7 V12 SP1
S7-1200 通過 CM1243-5 做 DP 主站，PC Station 做 DP 從站與之進行 DP 主從通信，具體操作步驟如下。
使用 STEP7 V12 創建一個新項目，并通過“添加新設備”組態 S7-1200 站PLC_1，選擇 CPU1214C DC/DC/DC V2.2 創建項目。如圖 1 所示。
組態 CM1243-5，為 CM1243-5 添加子網 PROFIBUS_1，分配站地址為 2。如圖 2 所示。
圖2. 組態 CM1243-5
再次通過“添加新設備”創建 PC 站，在 “PC 系統”里，選擇 PC station，插入一個 PC 站。如圖 3 所示。
圖3. 插入 PC 站
在“用戶應用程序”中，將“OPC服務器”插入第 1 槽；在“通信模塊”中，將“CP5612”插入第 2 槽。如圖 4 所示。
圖4. 創建 PC 站
在將“OPC服務器”插入第 1 槽之前，請先選擇 OPC SERVER 的版本。如圖 5 所示。
圖5. 選擇 OPC SERVER 的版本
在 PC 站的設備視圖中，進入 CP5612 卡的屬性框，在“PROFIBUS 地址”中選擇子網“PROFIBUS_1”，DP 地址分配成 3。如圖 6 所示。
圖6. CP5612分配DP地址
在“操作模式”中選擇“DP 從站”，在“分配的 DP 主站”選擇“PLC.CM1243-5.DP 接口”。如圖 7 所示。
圖7. CP5612 選擇 DP 從站
在“智能從站通信”中，添加 2 個傳輸區，一個是輸入?yún)^(qū)，一個是輸出區（注意圖8 紅框中描述的是主站地址，分別從 QB2 和 IB2 開始，該地址在后面通信中將會使用到，請留意）。如圖 8 所示。
圖8. 組態從站傳輸區地址
在 PC 站的屬性框中，在“XDB 組態”中勾選“生成 XDB 文件”，指定 XDB 文件路徑，再將 PC 站編譯，在指定路徑中生成一個 XDB 文件。如圖 9 所示。
圖9. 生成 XDB 文件
從電腦的右下角雙擊“Station Configuration Editor”，進入 Station Configuration Editor 對話框，點擊“Import Station...”，將圖 9 生成的 XDB 文件導入進來，如圖 10 所示。
圖10. OPC SERVER 站配置
導入完成后，OPC SERVER 站配置也就完成。如圖 11 所示。
圖11. OPC SERVER 站配置完成
將 S7-1200 項目下載到 PLC 中，此時 CM1243-5 的 DIAG 指示燈還是紅閃，表示 DP 主從通信并未建立起來，這是因為 OPC Server 默認處于未激活狀態，PC Station 作為 DP 從站還沒有生效，需要啟動一個 OPC 客戶端來激活服務器。按以下步驟啟動一個 OPC 客戶端。
從電腦“開始”菜單中，執行 SIMATIC NET 的 OPC Scout V10。如圖 12 所示。
圖12. 執行 OPC Scout V10
在 OPC Scout V10 中添加輸入輸出變量，在 DA view1 中對輸出進行賦值，如圖 13 所示。
圖13. OPC Scout V10 變量測試
在 S7-1200 項目的監控表中監視相應的變量，如圖 14所示。
由于 CM1242-5 支持 Profibus DP 從站通信，因此，可以使用例如 CP5622 卡做 DP 主站，通過 SIMATIC NET 組態的 OPC 服務器與 S7-1200 建立 DP 主從通信。
硬件：
（1）通過“添加新設備”>“PC 系統”>“常規 PC”插入一個 PC 站，PC 站的名字為：“PC station”。如圖1.所示。
圖1 插入并組態 PC 站
（2）通過點擊“設備組態”進入 PC station “設備視圖”界面。
在第一個槽中，從“用戶應用程序”下選擇“OPC 服務器”，添加一個 OPC Server 。
在第二個槽中，從“通信模塊”>“PROFIBUS”下選擇“CP5622”。
注意：需要將“生成XDB文件”復選框勾選上。
圖2 PC station 的硬件組態
（3）然后配置 CP 卡網絡類型、地址及操作模式。并編譯保存。如圖3.所示。
圖3 設置 CP 卡

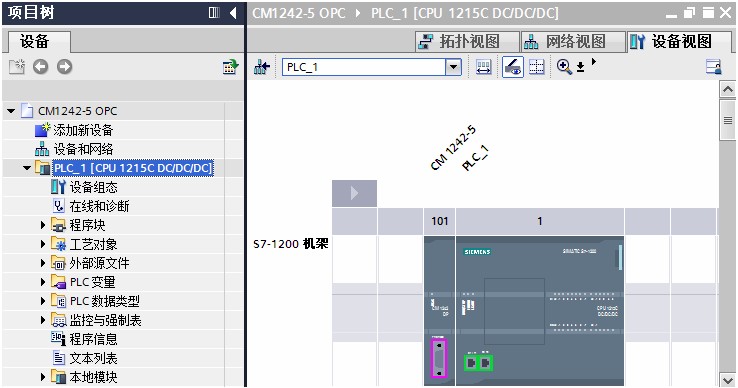

（1）在項目 CP1242-5 OPC 中“添加新設備”組態 S7-1200 站 PLC_1 ，選擇 CPU1215C DC/DC/DC V3.0 創建項目。如圖4.所示。
圖4 創建 S7-1200 PLC 站

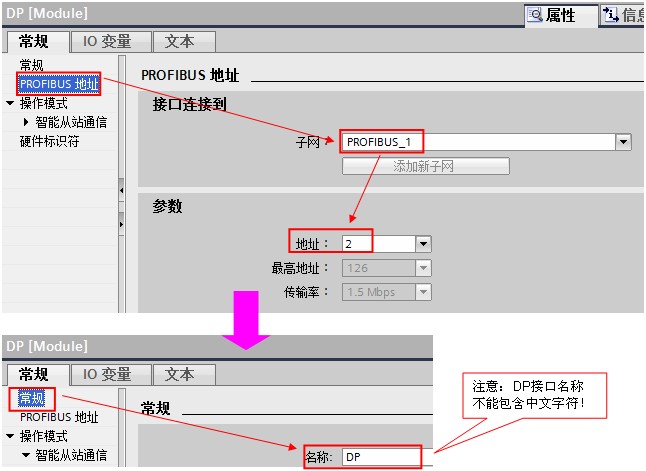

（2）組態 CM1242-5 ，為 CM1242-5 添加子網 PROFIBUS _1 ，分配站地址為2。如圖5.所示。
圖5 組態 CM1242-5

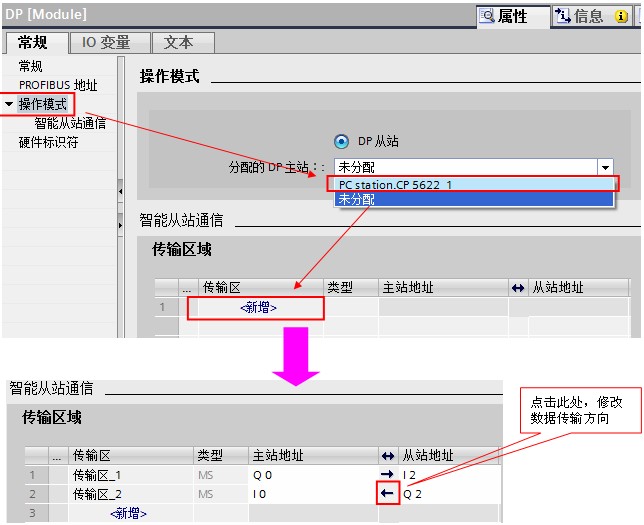

（3）點擊“操作模式”，為 CP1242-5 分配主站 CP5622 ，并設置傳輸區域。如圖6.所示。
圖6 分配主站，設置傳輸區域

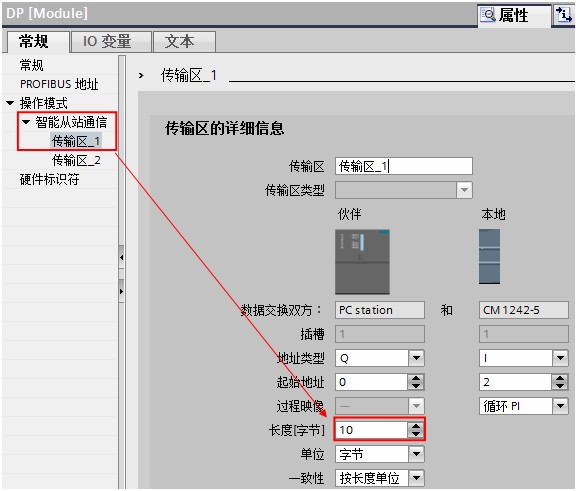

（4）分別設置“傳輸區_1”和“傳輸區_2”的通訊數據長度為10個字節。如圖7.所示。
圖7. 設置通訊數據長度
確認和 DP 主站通訊數據區的地址對應關系。如圖8.所示。
圖8 地址關系對應
（1）點擊 PC station 站，然后對 PC station 站進行“編譯”即生成該 OPC 配置文件，文件的默認保存路徑為項目文件的子目錄 XDB 。
（2）導入組態到 OPC Server
雙擊“Station Configurator”進入“Station Configuration Editor”，點擊“Import Station”導入上一步驟中生成的文件“PC station.xdb”。如圖9.所示。
圖9 導入組態到 OPC Server
組態正確導入后，連接建立。如圖10.所示。
圖10 OPC Server 狀態
在計算機“開始”菜單中，執行 SIMATIC NET 的 OPC Scout V10 。如圖11.所示。
打開“CP 5622_1”的“Slave002”下展開變量，將添加的變量拖拽到“DA view”，點擊“Moniting ON”查看變量狀態。
圖11 OPC Server 狀態
在“DA view”中的“New value”寫入變量數值，通過點擊“Write”按鈕將數據傳輸給從站。如圖12.所示。
圖12 寫入變量數據

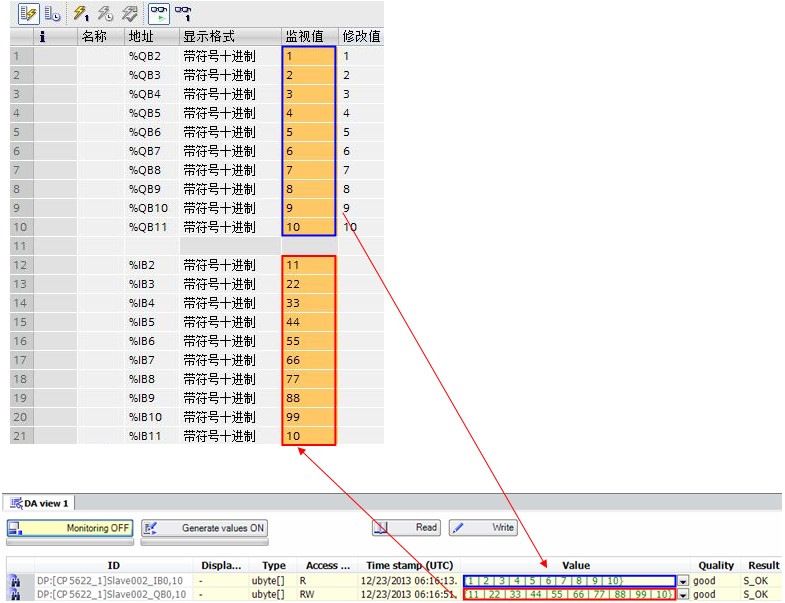

同時在 STEP7 V12 中監控表中，寫入需要傳輸給主站的數據；并監控結果。如圖13.所示。
