Q7130; Q7230; Q7330; Q7630 適用于90系列
Modutrol IV 執行器的界面模塊
將90系列 Modutrol IV 執行器 轉變成70系列（電子）控制器。
? 安裝以及工作在90系列Modutrol IV 執行器的接線盒內部.
? 通過執行器的NEMA 3接線盒可以免受天氣的影響.
? 執行器配有快速連接插頭同時還為控制線連接提供螺紋插頭
? 帶表面安裝的固化電路。
? 塑料外殼起到了容易操作和保護電路的功能。
? 包括(Q7330A除外) 反向開關使得可以取代各類常閉或常開執行器.
尺寸，大約：電路模塊: 3.78 in. (96 mm)寬, 21.93 in. (49 mm)深, 1.58 in. (40mm)高.
接線盒: 3-1/2 in. (89 mm) 寬, 1 in. (25 mm) 深, 1/2 in.(13 mm) 高.
緞帶連接: 4 in. (102 mm).
** Modutrol IV 執行器的內部接線盒
環境溫度范圍: -40 F 到 150 F (-40 C 到 66 C).
額定電壓: 消耗功率: 24 Vac, 50/60 Hz. 消耗功率: 2 VA.
輸出電阻:
Q7130A: >100K ohms.
Q7230A: 電壓輸入>100K ohms; 電流輸入= 67 ohms.
Q7630A: >50K ohms.
頻率: 50 Hz, 60 Hz
產品型號 控制信號 驅動消耗功率
Q7130A1006 提供可選電壓范圍: 4 到7, 6 到9,或10.5 到13.5 Vdc. 轉換M91XX使之與M71XX 系列功能相匹配Model 2 VA
Q7230A1005 提供可調節零刻度和范圍，電壓或電流控制(包括2-10 Vdc或4-20 mA). 轉換M91XX使之與M72XX系列功能相匹配.
2 VA
Q7330A1004 為W936 提供界面控制. 轉換M91XX使之與M73XX 系列功能. 2 VA
TRADELINE models ? SUPER TRADELINE models

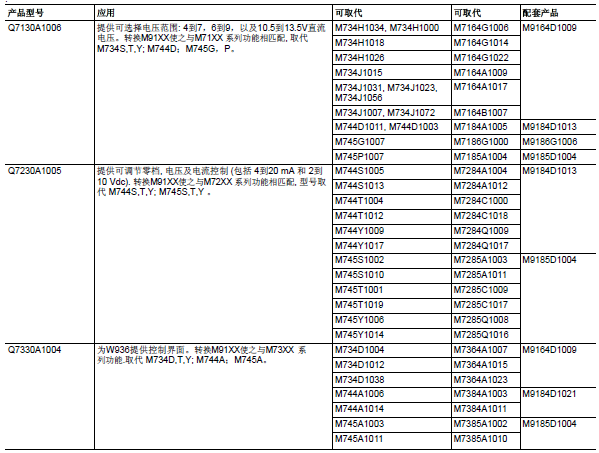

界面模塊對照及使用表格
