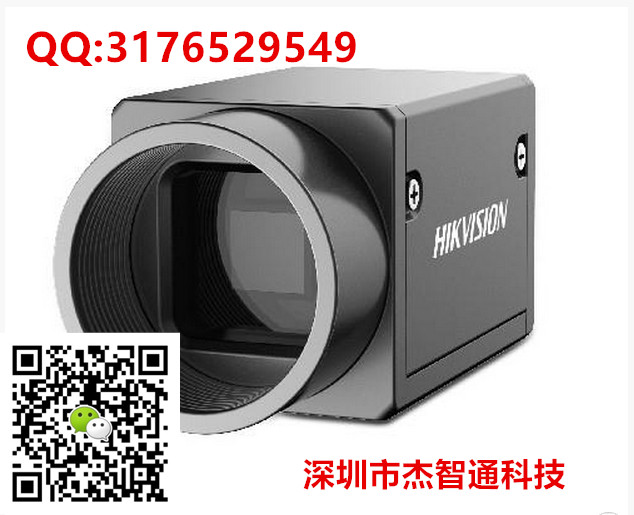

?？?0萬像素CCD千兆以太網工業相機 MV-CA003-50GM/MV-CA003-50GC
發布者：
steven1210 發布時間：2018-01-13 16:13:00
海康30萬像素CCD千兆以太網工業相機 MV-CA003-50GM/MV-CA003-50GC ?？登д滓蕴W(wǎng)工業相機代理 海康彩色工業相機 ?？岛诎酌骊囅鄼C(jī) ?？倒I(yè)相機多少錢
MV-CA003-50GM/MV-CA003-50GC
?？?0萬像素1/3" CCD 千兆以太網工業相機
海康30萬像素1/3" CCD 千兆以太網工業相機MV-CA003-50GM/MV-CA003-50GC主要產品特點：
功能特性
-
千兆以太網接口提供了1Gbps帶寬，無需中繼最大傳輸距離可到100m
-
128MB板上緩存，可緩存多張圖片，用于突發傳輸或者重傳
-
支持自動曝光控制、用戶自定義查找表LUT、Gamma校正等
-
可使用硬觸發或者軟觸發的方式來完成多臺相機或者相機與外部設備之間的同步。同時可以配合不同的曝光模式完成相機成像采集
-
兼容GigE Vision協議V1.2，無縫鏈接第三方軟件
訂貨型號
MV-CA003-50GM 黑白相機
MV-CA003-50GC 彩色相機
?？?0萬像素1/3" CCD 千兆以太網工業相機MV-CA003-50GM/MV-CA003-50GC詳細技術參數：
|
型號
|
|
型號
|
MV-CA003-50GC
|
|
名稱
|
30萬像素 1/3" CCD千兆以太網工業相機
|
|
|
相機
|
|
傳感器類型
|
1/3” 全局快門 CCD
|
|
分辨率
|
640?480
|
|
像元尺寸
|
7.4μm?7.4μm
|
|
幀頻
|
200fps@640?480 YUV
200fps@640?480 Bayer8
|
|
動態范圍
|
>52dB
|
|
信噪比
|
>37dB
|
|
增益范圍
|
0-20dB
|
|
曝光時間范圍
|
20μs-1sec
|
|
快門模式
|
全局快門，支持自動曝光、手動曝光、一鍵曝光等模式
|
|
數據接口
|
Gigabit Ethernet
|
|
數字I/O
|
光耦隔離 輸入1路，輸出1路，雙向可配置非隔離I/O 1路
|
|
緩存容量
|
128MB幀緩存
|
|
數據格式
|
Mono 8/10/12, RGB8, Bayer BG 8/10/10p/12/12p, YUV 422 8,YUV 422 8 UYVY
|
|
|
一般規范
|
|
供電及功耗
|
<3.6W@12VDC，電壓范圍5~15V，支持PoE
|
|
溫度
|
工作溫度0~50℃，儲藏溫度-30~70℃
|
|
尺寸
|
29mm?29mm?42mm
|
|
重量
|
約68g
|
|
鏡頭接口
|
C-Mount
|
|
軟件
|
MVS或者第三方支持GigE Vision協議軟件
|
|
操作系統
|
Windows XP/7/8 32/64bits
|
|
兼容
|
GigE Vision
|
|
認證
|
CE，F(xiàn)CC，RoHS
|
|
?？?0萬像素1/3" CCD 千兆以太網工業相機MV-CA003-50GM/MV-CA003-50GC產品尺寸圖：
外形尺寸
安防百科：CCD工業攝像頭的電子快門時間詳解
CCD工業相機、CCD工業攝像頭電子快門是利用電子技術在時間上控制CCD芯片上電荷的產生與轉移，從而得到“快門”效果。電子快門是相對相機的機械快門功能而提出的一個術語，它相當于控制CCD圖像傳感器的感光時間，由于CCD感光的市值就是信號電荷的積累，感光越長，信號電荷積累實踐也越長，輸出信號電流的幅值也越大。
電子快門的特點是無運轉噪聲、速度檔次多、速度快，適合分析快速運動過程，但存在圖像的不連續、間斷跳躍感。常見的電子快門的方式有rollingshutter和Globalshutter兩種，rollingshutter是逐行順序曝光，所以不適合運動物體的拍攝。當采用globalshutter方式曝光時，所有像素在同一時刻曝光，類似于將運動物體凍結了，所以適合拍攝快速運動的物體。
如果CCD的曝光時間過長，就會使速度快的運動物體變模糊。CCD工業相機、CCD工業攝像頭的電子快門可以使曝光時間得到控制和調節，這種調節可以用CCD工業相機、CCD工業攝像頭上的開關組合來實現，也可以通過CCD工業攝像機上的串行總線來控制。這種非機械式的、具有很大的靈活性的快門控制，給視覺系統帶來了極大的好處。
電子快門的曝光時間的變化，僅僅改變了CCD光敏像元對外來光的感應時間，但不會改變CCD內在的視頻讀出周期。對于運動物體來說，快門時間越短，所獲取的圖像越精確，即越不模糊，但過短的曝光時間會使光照強度大大提高，給光照技術帶來很大的困難，所以應選擇合適的快門時間。
快門時間與物體的大小、運動速度、物體至鏡頭的距離等因素有關，特別是機器視覺系統對獲取器圖像的精度要求，以像元為單位，例如1個、2個或者1/2個像元精度。
電子快門是利用了CCD不通電不工作的原理，在CCD不通電的情況下，盡管像場窗口“大敞開”，但是并不能產生圖像。如果在按下快門鈕時，使用電子時間電路，使CCD只通電“一個指定的時間長短”，就也能獲得像有快門“瞬間打開”一樣的效果。
