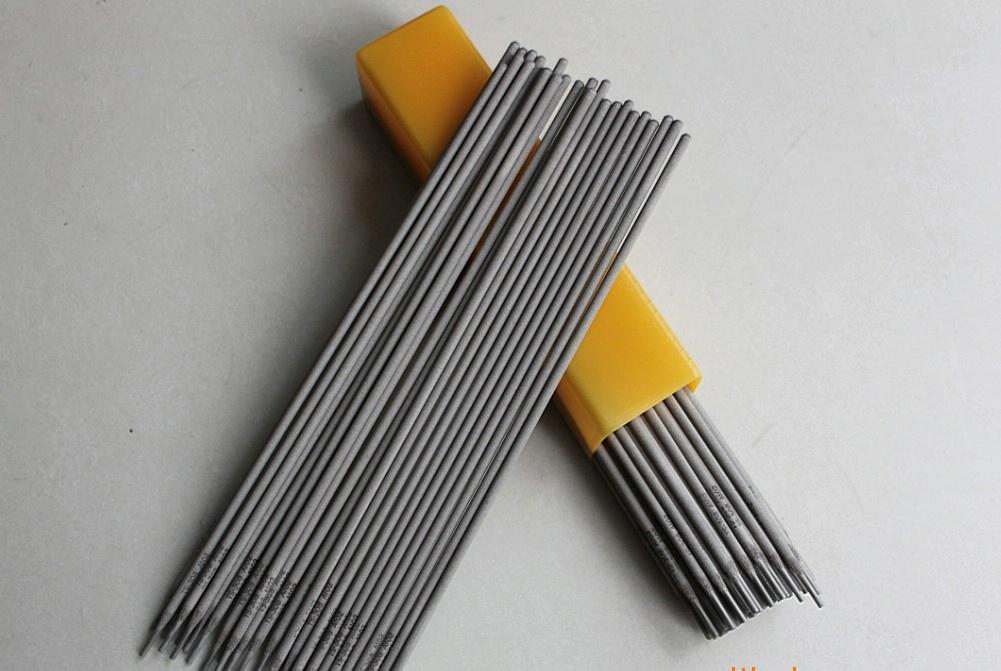

SUPER 77號鋼焊條模具焊條
產品說明與用途:
SUPER-7：硬面制作堆焊用, 俗稱7號鋼(SUPER 7)含高鉻成份，耐沖擊、耐磨，適用于磨槌、研土機、鏟齒、樁槌咀、汽車大型模具等硬面制作電焊條。
成 份：C Mn Si Cr 及特殊元素。
注意事項：(1)焊條使用前先再干燥300℃~350 ℃1小時。(2)預先加熱,層間溫度在300℃以上。(3)堆焊至第三層時,發生裂痕之敏感性極高,應提高警覺。
技術參術：層間溫度100℃以下：Vickerˊs硬度(Hv)720 Rockwellˊs硬度(HRC)59 Shoreˊs硬度(Hs)83
連續堆焊：Vickerˊs硬度(Hv)680 Rockwellˊs硬度(HRC)57 Shoreˊs硬度(Hs)80
電流范圍：直徑及長度3.2×350mm電流范圍(Amp)80~120 4.0×400mm電流范圍(Amp)120~170
SUPER-45：模具堆焊用焊條, 俗稱45號鋼(SUPER 45)用于熱啤模、刀口及一切虛承受磨擦、撞擊的工作物，焊金可加工。
成 份：C Mn Si Cr 及特殊元素。
注意事項：(1)焊條使用前先再干150℃~200℃烘干30~60分鐘。(2)通常施以200℃以上預熱，焊接后空冷，可能的話最好實施應力消除。
焊道硬度：層間溫度150℃以下：Vickerˊs硬度(Hv)528 Rockwellˊs硬度(HRC)51 Shoreˊs硬度(Hs)68
連續堆焊：Vickerˊs硬度(Hv)510 Rockwellˊs硬度(HRC)50 Shoreˊs硬度(Hs)67
加工硬化后：Vickerˊs硬度(Hv)630 Rockwellˊs硬度(HRC)56 Shoreˊs硬度(Hs)75
高溫硬度:200℃-470HV 300℃-410HV 400℃-300HV 500℃-170HV
電流范圍：直徑及長度3.2×350mm電流范圍(Amp)70~120 4.0×400mm電流范圍(Amp)110~170
SUPER-299：高硬度鋼之接合，硬面制作之打底，龜裂之焊合，鋼用低溫電焊條，含鎳鉻成份極高，具高抗裂性能，拉力強，耐沖擊、耐磨損及耐高溫，可焊接彈簧鋼、中碳鋼、不銹鋼等，填補損蝕軸承、重建齒輪及修補各種鑄鋼工件，亦可做為不同材質鋼、問題鋼的焊接。
成 份：C Mn Si Cr Ni及特殊元素。
注意事項：(1)母材表面及焊縫之灰塵、油污及雜物等須確實除凈。(2)焊條織動時，其織動的寬度應在焊條直徑的2.5倍以內。 (3)使用前焊條須于200~250℃再干燥一
小時。(4)盡可能使用較低之焊接電流且壓低電弧長度，以使母材稀釋減少，防止龜裂。
機械性質：抗拉強度N / mm2 ( Kgf/mm2) 800 (81.5) 延伸率29 %
電流范圍：平 焊2.6×300mm電流范圍(Amp)50 ~ 85 3.2×350mm電流范圍(Amp)80 ~ 120
(AC or DC+) 立、仰焊2.6×300mm電流范圍(Amp)45 ~ 80 3.2×350mm電流范圍(Amp)70~ 110
SUPER-100 ：俗稱AK-100, 高硬度鋼之接合,鋅鋁壓鑄模龜裂、焊合重建、生鐵/鑄鐵焊補?？芍苯佣押父鞣N鑄鐵/生鐵材料模具,也可做為模具龜裂之焊合,使用鑄鐵焊接時,盡量將電流放低,用短距離的電弧焊接,鋼材進行部份之預熱,焊接結果后之加熱以及慢慢冷卻,擴大原材表面焊接部位之面積,亦而較不易產生氣孔及裂痕。
|
牌號 |
種類 |
硬 度（HRC） |
性能及主要用途 |
|
GM1 |
1 |
|
專用于高錳鋼、超高錳鋼件堆焊修復時的打底層堆焊。 |
|
ZD3 |
1 |
55～59 |
主要用于已磨損的大型錘式破碎機50公斤、120公斤類型的錘頭沖擊部位的多層堆焊修復，磨損嚴重的部位可一次堆焊20～40mm，堆焊層抗裂性能優良，具有良好的抗沖擊性、耐磨性。 |
|
ZD6 |
1 |
焊后硬度 35～40 沖擊后50～55 |
主要用于修復沖擊條件下的磨料磨損部件，如高錳鋼材質的顎板、破碎機錘頭、板錘、挖掘機斗齒等。堆焊層具有良好的抗沖擊性、耐磨性和良好的沖擊硬化效果。 |
|
TM55 |
1 |
55～59 |
主要用于破碎機錘頭嚴重磨損部位的堆焊修復，一般堆焊1～2層即可,也可用于塔篦齒修復。根據不同的使用場合，可有選擇的使用，其耐磨性由高至低依次為TM-65、TDL-65、TDP-65、TDL-60、TM-55。 |
|
TDL-60 |
1 |
56～62 |
|
|
TDP-65 |
1 |
59～65 |
|
|
TDL-65 |
1 |
62～66 |
|
|
TM65 |
1 |
61～66 |
|
|
MD501 |
2 |
52～55 |
用于破碎機錘頭、錘盤舊件的現場堆焊修復，堆焊層有裂紋，但耐磨性能優良，不影響使用。 |
|
ZD5 |
2 |
48～52 |
用于破碎機錘頭、錘盤的新品制造及舊件的現場堆焊修復，堆焊層抗裂性能優良。 |
|
ZD310 |
1、2 |
57～62 |
主要用于中、高溫工況下破碎機錘頭的維護及修復，其高溫耐磨性能優良。 |
|
TN65 |
1 |
62～66 |
主要用于中、高溫工況下破碎機錘頭的維護及修復，其抗磨粒磨損性能優于碳化鎢焊條，高溫耐磨性能優良。 |
風機修復用焊接材料（材料種類：1.焊條；2氣保護藥芯焊絲Ф1.6）
