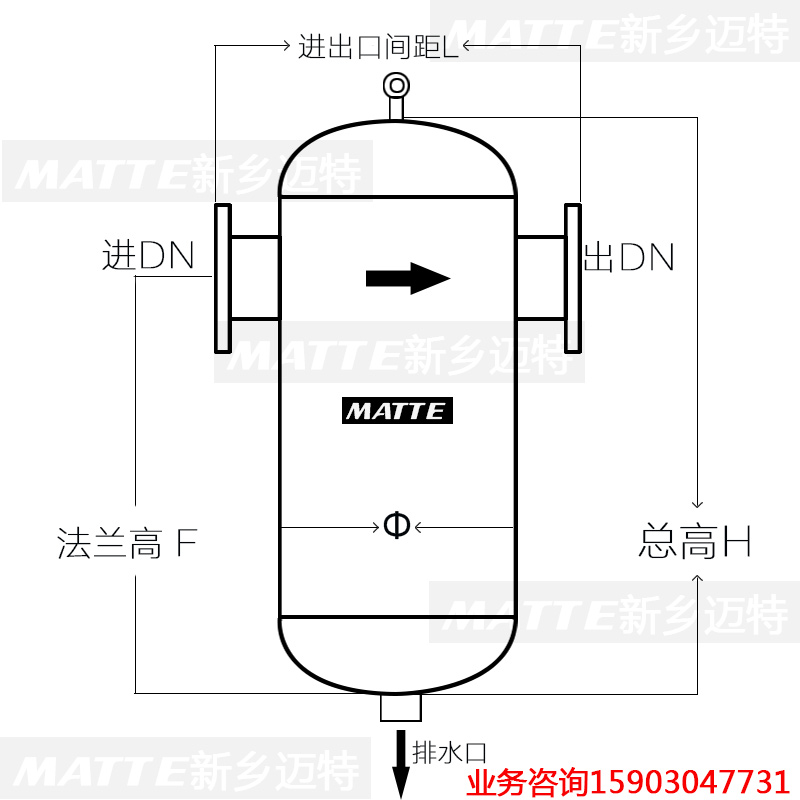

旋流式汽水分離器是一種分離效果很好的汽水分離設備。
其工作原理及工作過程是：
較高流
速的汽水混合物，
經引入管切向進入簡體而產生旋轉運動，
在離心力的作用下，
將水滴拋向
筒壁，
使汽水初步分離。
分離出來的水通過筒底四周導葉，流人汽包水容積中。飽和蒸汽在
筒體內向上流動，
進入頂帽的波形板間隙中曲折流動，
在離心力和慣性力的作用下，
小水滴
被拋到波形板上，
在附著力作用下形成水膜下流，
經簡壁流入汽包水容積，
使汽水進—步分
離，而飽和蒸汽從頂帽上方或四周引入汽包蒸汽空間。
電站鍋爐隨參數容量的不同，其汽
包內部裝置也不完全—樣，
現以高壓和超高壓鍋爐的汽包為例，
介紹其內部裝置、
它們的布
置及主要作用。
沿汽包長度在兩側裝設若干旋流分離器，每個旋流分離器筒體頂部配置有百頁窗
(
波形板
)
分離器，
它們的主要作用是將由上升管引入的汽水混合物進行汽和水的初步分離。
在汽包內
的中上部，
水平裝沒蒸汽清洗孔板，
其上有清潔給水層，
當蒸汽穿過水層時，便將溶于蒸汽
或攜帶的部分鹽分轉溶于水中，
以降低蒸汽的含鹽。
靠近汽包的頂部設有多孔板，
均勻汽包
內上升蒸汽流，
并將蒸汽中的水分進一步分離出來。
汽包中心線以下
150mm
左右設有事故放
水管口；
正常水位線下約
200mm
處設有連續排污管口，
再下面布置加藥管。
下降管入口處還
裝設了十字擋板．以防止下降管口產生漩渦斗造成下降管帶汽
