一、概述

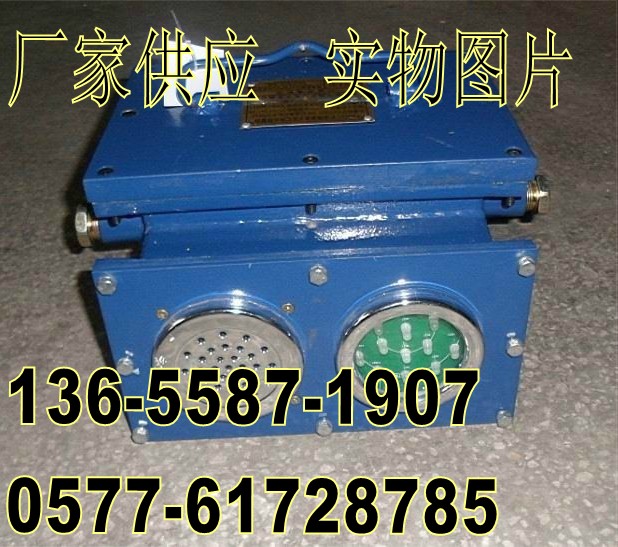

KXB127礦用隔爆兼本安型聲光報警器使用于煤礦井下有瓦斯及煤塵危險的各軌道偏口，風門及上下車廠等地，當機車運行到這些需要報警的地方時如：彎道、道岔處開始語言報警：“機車通過彎道，行人請注意”。風門開啟后及時提示“行人通過，關閉風門”、“前方放炮，立即撤人，禁止入內”。用于斜井絞車時，語言提示“正在行車、不準行人”；用于立井時，語言提示“信號已發、禁止入罐”。本產品為礦用隔爆兼本安型設備，其中傳感器、揚聲器、發光二極管信號顯示電路為本安型電路。配接防爆電磁閥可在機車通過是實現自動噴霧降塵。
二 、工作環境
1、 大氣壓力：86~106kPa，海拔不大于2000M
2、 環境濕度：不大與95%（+25℃）
3、 環境溫度：‐5℃~+40℃
4、 無顯著振動和沖擊的場合
5、 煤礦井下有爆炸混合物，但無破壞絕緣的腐蝕性氣體及能防污水或其它液體浸入的場合
6、 污染等級：三級
7、 安裝類別：III級
三、產品型號及含義
KX B 127
工作電壓
聲光報警器
礦用信號設備
四、主要技術參數與功能
1. 防爆形式：礦用隔爆兼本安型
2. 防爆標志：Exd[ib]I（150℃）
3. 電源電壓：127V
4. 最大工作電流：0.2A
5. 本安輸出端最高開路電壓：12V ；最大電流：≤1300mA
6. 音響聲級不小于85dB
7. 燈光顯示：紅、綠雙色，黑暗中20米內可見。
8. 主要功能：報警器的接線端子“傳感器”間無觸發信號時（高電平）, 報警器顯示常亮綠色安全通過標識;當接線端“傳感器”間有觸發信號時（低電平）,機車觸發傳感器,綠滅并顯示紅色“正在行車,不準行人”的發光字型,并同時不斷報出語音“機車通過彎道,行人請注意”的語言提示聲音；語音與發光字型的警示延時時間為15秒±5秒. 延時時間到后,報警器紅色字滅,恢復綠色常亮提示發光標識，語音停。
9. 當用于風門或其他需要報警的地方，只要傳感器給出＜0.5V低電位信號，本裝置及時語言提示：“行人通過，關閉風門”、“前方放炮，立即撤人，禁止入內”等。同時漢字點陣顯示。應用戶要求，字幕可以任意編譯，同時在間歇時間可播放MP3或其他宣傳警示問候字幕。
10．電源適應能力：75％~110％
最大電纜長度：2000m
電纜型號：MMYUR
分布電感：≤800uH/km
分布電容≤0.06uf/km
11.外形尺寸：400×350×180mm重量：15kg
五、工作原理
.輸入電壓127V，變?yōu)?7V，經過整留、兩級穩壓，輸出12DC本安電源。R709為取樣保護電阻。當傳感器輸入信號后經光電隔離，信號輸入到CPU接口，經過程序控制，使設備輸出字幕顯示或語言報警。繼電器動作，聲光報警紅色燈亮，出發語言警示，同時開始計時，延時20s后停止。傳感器可用于彎道岔處。車經過時自動發出報警信號。
本安電源原理圖
控制板原理圖
六、固定報警
裝置內固化了七種報警語音，七種報警模式，通過K2觸發，通過撥碼開關選擇報警信息。
表一 報警內容與撥碼開關關系
表示方法：0:OFF 1:ON
|
4 |
3 |
2 |
1 |
語音內容 |
|
0 |
0 |
0 |
0 |
機車通過彎道，行人請注意 |
|
0 |
0 |
0 |
1 |
正在行車，不準行人 |
|
0 |
0 |
1 |
0 |
正在行人，嚴禁行車 |
|
0 |
0 |
1 |
1 |
行人通過，關閉風門 |
|
0 |
1 |
0 |
0 |
前方放炮，立即撤人，禁止入內 |
|
0 |
1 |
0 |
1 |
信號已發，嚴禁入罐 |
|
0 |
1 |
1 |
0 |
警笛聲 |
|
0 |
1 |
1 |
1 |
前方到站，準備下車 |
|
1 |
0 |
0 |
0 |
前方井口，準備下車 |
|
1 |
0 |
0 |
1 |
風門已開，注意安全 |
|
1 |
0 |
1 |
0 |
此處危險，請速離開 |
|
1 |
0 |
1 |
1 |
前方來車，不準進入 |
|
1 |
1 |
0 |
0 |
前方來車，注意安全 |
|
1 |
1 |
0 |
1 |
前方來車，注意安全 |
|
1 |
1 |
1 |
0 |
前方來車，注意安全 |
|
1 |
1 |
1 |
1 |
前方來車，注意安全 |
七、安裝與使用
1. 本報警器安裝在巷道上明顯處，以提示行人或工作人員注意。
2. 傳感器的安裝
斜井絞車報警，只要按鈕與主機連接，即可實現“正在行車，不準行人”與“正在行人，嚴禁行車”語音報警。
風門報警：只要將風門傳感器節點與主機輸入端連接即可實現“行人通過，關閉風門”語音報警。
用于立井型號報警時，實現“信號已發，禁止入罐” 語音報警。
